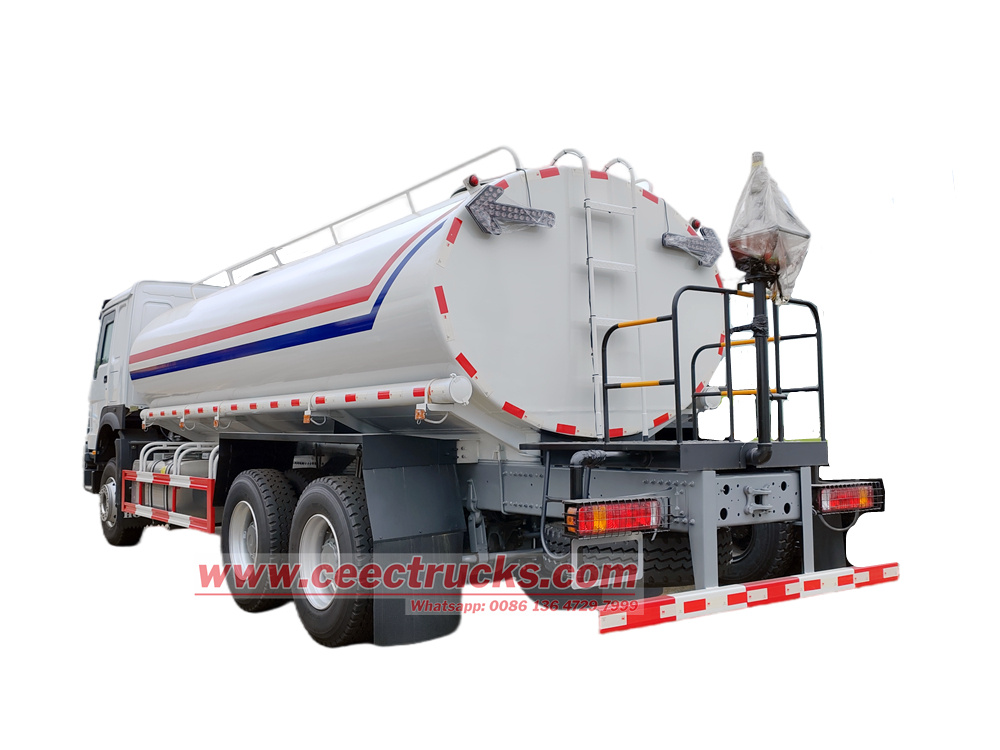

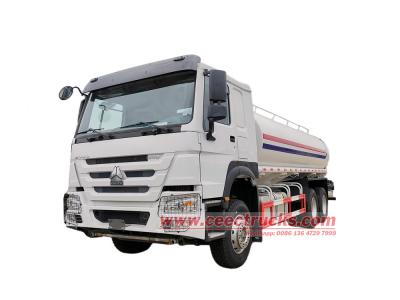

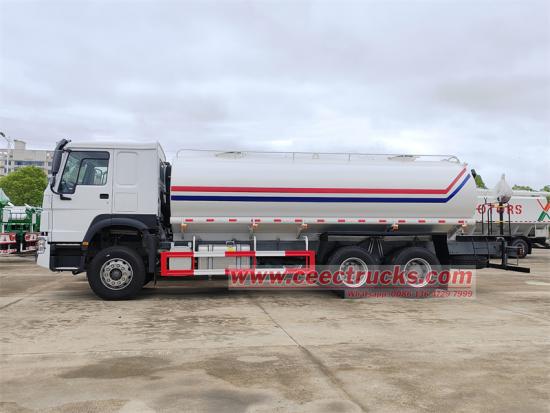

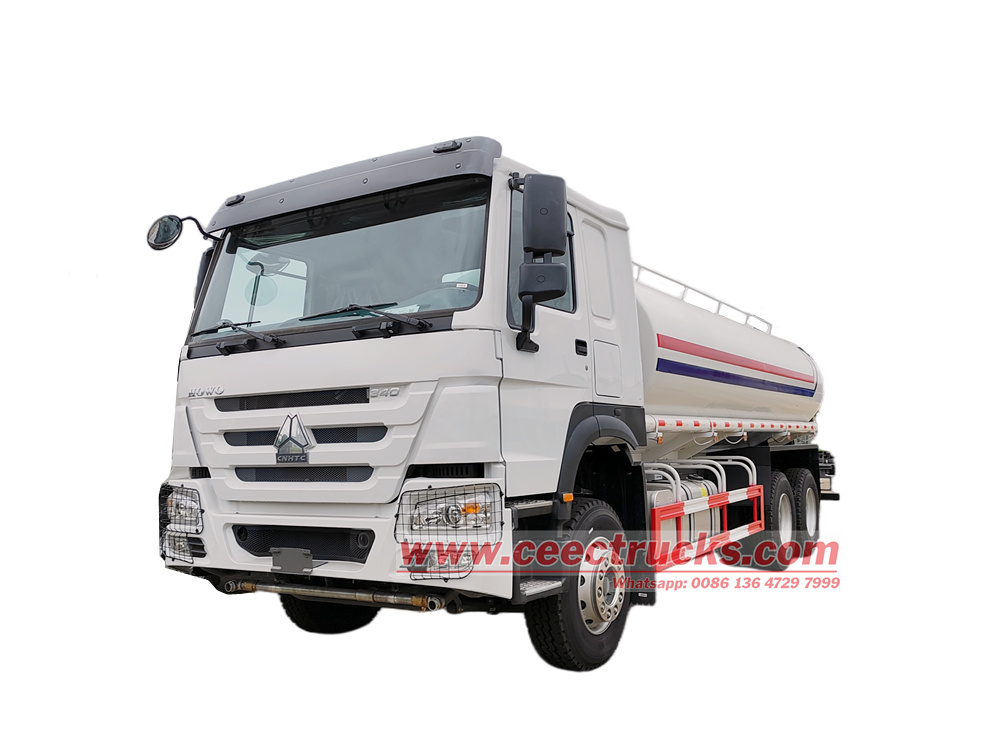

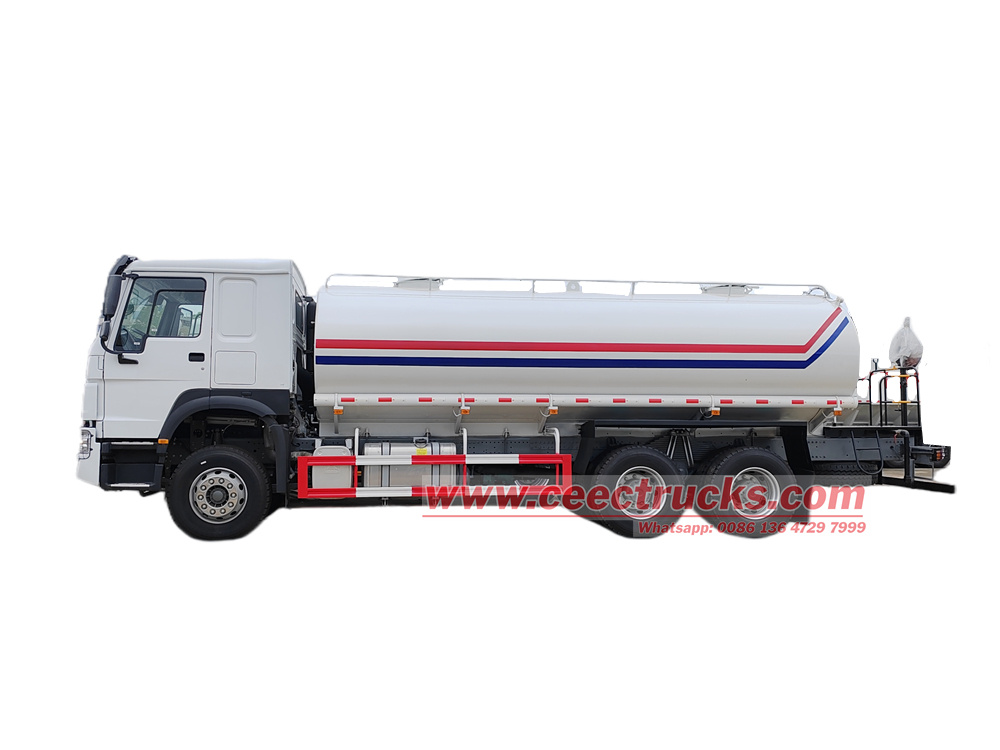

Howo 20 текше метр су шашыратқыш жүк машинасы доңғалақ базасы 4600+1350 мм болатын Sinotruk Howo HW76 6X4 шассиін пайдаланады. Ол Weichai WP10.340E22 340 ат күші қозғалтқышымен және HW19710 10 жылдамдықты беріліс қорабымен жабдықталған. Жоғарғы құрылым 20 текше метр доға тәрізді көміртекті болаттан жасалған су ыдысынан тұрады, алдыңғы бүріккішпен, артқы бүйірлік бүріккіштермен және артқы су атқыш құрылғыларымен жабдықталған. Ол 60 м³/сағ шығыны және 90 м басы бар Weilong 80QZB(F) 60/90N(S) ортадан тепкіш су сорғысымен жабдықталған. Басқа мүмкіндіктерге сорғының кіріс және шығыс құбырлары, артқы платформаның баспалдақтары, қоршаулар, тайғақ баспайтын жол және резервуардың үстіңгі жағындағы қоршаулар және екі люктер кіреді.
Жұмыс қабілеттілігі:
20cbmӨлшемі (мм):
9850x2500x3150mmДоңғалақ базасы (мм):
4600+1350mmҚозғалтқыш қуаты:
340HP/ 250kWҚозғалтқыш түрі:
WEICHAI WP10.340E22Осьтік жетек:
6x4Беріліс қорабы:
Sinotruk HW19710 10-speed,manualЕскертпелер:
Payload capacity can be customizedWP10 340 HOWO 10 дөңгелекті су шашыратқыш

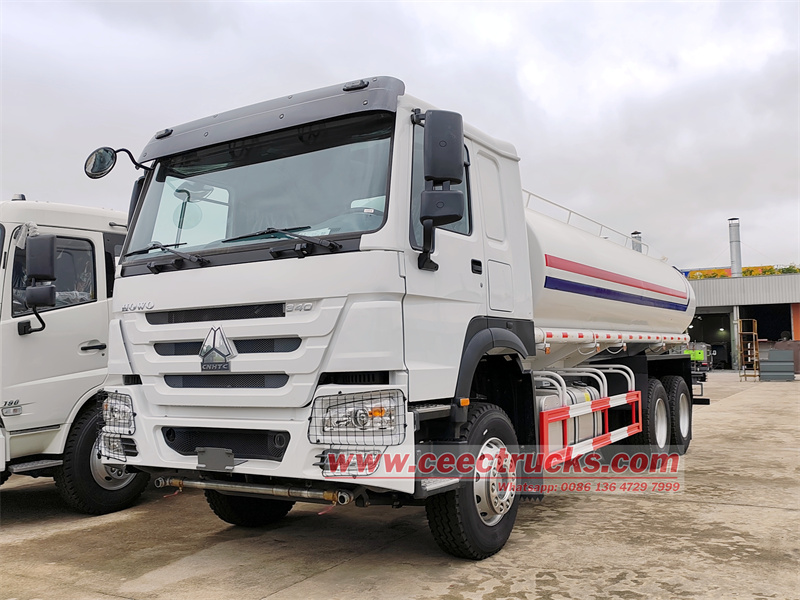

The WP10 340 HOWO 10 дөңгелекті су шашыратқыш қалалық санитарлық және инженерлік қызмет көрсетуге арналған негізгі жабдық болып табылады. Ол 20 текше метрлік үлкен су ыдысымен жабдықталған және жолды тазалау және жасыл кеңістікті суару сияқты әртүрлі сценарийлердің қажеттіліктерін қанағаттандыратын алдыңғы суды, артқы бүркуді және су атқышын қамтитын үш рет бүрку жүйесімен жабдықталған. Weilong 60/90 ортадан тепкіш су сорғысымен жұмыс істейді, ол үлкен шығын жылдамдығымен және жоғары қысыммен мақтана алады, суды автономды қабылдауға мүмкіндік беретін сорғы/сорғы дизайны бар. Баспалдақ артқы жағында орналасқан, ал резервуардың үстіңгі жағында қауіпсіздік пен техникалық қызмет көрсетудің қарапайымдылығын қамтамасыз ететін тайғақ баспайтын жол мен қоршаулар бар.
Өнім параметрлері:
| Өнім атауы |
HOWO 6X4 20CBM су цистернасы |
|
|
Көліктің өлшемдері, салмағы және сыйымдылығы |
Шасси бренді |
HOWO HW76 |
|
Жалпы өлшем (L*W*H) |
9850x2500x3150мм |
|
|
Доңғалақ базасы |
4600+1350мм |
|
|
Бос салмақ |
11250 кг |
|
|
Брутто салмағы |
25000 кг |
|
|
Осьтерді жүктеу |
7000/18000(2 ось)кг |
|
|
Максималды жылдамдық |
82 км/сағ |
|
|
Шасси |
Жүргізу режимі |
6х4 |
|
Кабинаның түрі |
HOWO HW76 кабинасы, бір жарым қатар, A/C |
|
|
Рульдік басқару |
LHD |
|
|
Шиналар |
10+1 |
|
|
Шиналар сипаттамасы |
12.00R20 |
|
|
Беріліс қорабы |
HW19710 10 жылдамдықты, қолмен |
|
|
Жанармай багы |
300л |
|
|
Қозғалтқыш |
Қозғалтқыш моделі |
WEICHAI WP10.340E22 |
|
Жанармай және қозғалтқыш түрі |
Кірістірілген 6 цилиндрлі, сумен салқындатылған, төрт тактілі, шығару клапанының тежеуімен, тікелей айдаумен, турбокомпрессиялық және аралық салқындатылған. |
|
|
Ат күші |
340 HP/ 250 кВт |
|
|
Ауыстыру |
9,726 л |
|
|
Максималды момент |
1250Н·м |
|
|
Номиналды жылдамдық |
2200айн/мин |
|
|
Максималды момент жылдамдығы |
1400-1600 айн/мин |
|
|
Эмиссия стандарты |
Еуро 2 |
|
|
Басқа стандартты конфигурациялар |
1 |
Рульдік басқару жүйесі |
|
2 |
Ауаны кондициялау |
|
|
3 |
ABS, Автоматты ауамен кесу тежегіші |
|
|
4 |
Ретро-рефлексиялық таңбалау |
|
|
5 |
Орталық құлып |
|
|
6 |
Қуат терезесі |
|
|
7 |
USB, радио |
|
|
8 |
Кеңейтілген бампер |
|
|
Жоғарғы параметрлер |
Су ыдысының көлемі |
20 000 литр |
|
Танкер материалы |
Көміртекті болат, танкердің қалыңдығы: 5 мм. |
|
|
Жүктеу жүйесі |
Жоғарыдан жүктелу |
|
|
Дене материалы |
Тот басуға қарсы бояуы бар жоғары өнімді тозуға төзімді көміртекті болат, опция үшін SS304 баспайтын болат |
|
|
Бөлім |
4 ішкі толқынға қарсы қалқалары бар |
|
|
Люк |
4, Еуропалық стандарттар |
|
|
Бүріккіш |
Фрон t және re спрей саптама , артқы су зеңбірек |
|
|
Бүріккіш пистолеттің пішінін реттеуге болады: қатты жаңбыр, қалыпты жаңбыр, жаңбыр немесе тұман |
||
|
Шаю ені |
≥14 м |
|
|
Су зеңбірегі шашатын ені |
≥ 28 м |
|
|
Жабдық |

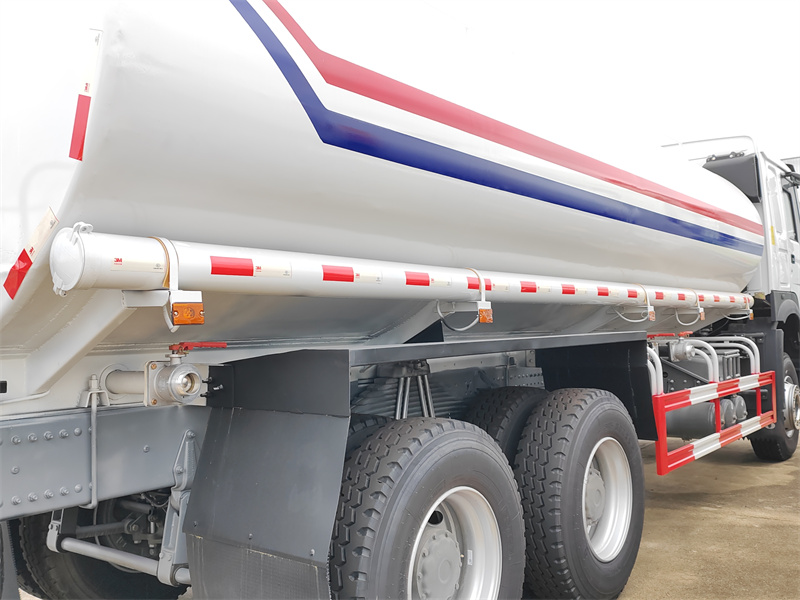

Баспалдақ, құралдар қорабы, бүйірлік құбыр қоймасы, Сорғыны енгізу және шығару клапаны |
|
|
Артезиан клапаны, flter, тарату клапаны, спринклер басы, өздігінен сору және шығару функциясы бар |
||
|
Су сорғысы |
Үлгі |
WEILONG 80QZB(F) 60/90N(S) ортадан тепкіш сорғы |
|
Ағын жылдамдығы |
60 м3/сағ |
|
|
Көтеру |
90 м |
|
|
Бас |
6,5 м |
|
|
Енгізу жылдамдығы |
1 180 р/мин |
|
|
Өздігінен толтыру өнімділігі |
1. 0 мин/5м |
|
|
Жабдықталған қуат |
22 ,5 кВт |
|
Өнім туралы мәліметтер:
Шасси конфигурациясы
1. HW76 6X4 шассиі
o Sinotruk Howo HW76 сериясын пайдаланады s арнайы шасси, 6×4 жетек конфигурациясы және жүргізу тұрақтылығын арттыру үшін 4600+1350 мм ұзын доңғалақ базасы.
o Беріктігі жоғары жақтау: Екі қабатты бойлық арқалық құрылымы, күшті жүк көтергіштігі, тамаша бұралуға төзімділігі, толық жүктеме кезінде дененің деформациясын қамтамасыз етпейді.
2. Күшті қондырғы
o Weichai WP10.340E22 қозғалтқышы: 9,726 л орын ауыстыру, максималды қуат 340 а.к. (250 кВт), ең жоғары айналу моменті 1250 Н·м, төмен жылдамдықтағы жоғары айналу моментінің сипаттамалары көтерілу және іске қосу сияқты ауыр жүктеме сценарийлерінің қажеттіліктерін қанағаттандырады.
o HW19710 10 жылдамдықты беріліс қорабы: Жоғары бірінші беріліс қатынасы мен төмен соңғы беріліс қатынасы бар 10 жылдамдықты механикалық беріліс қорабы төмен жылдамдықтағы өрмелеу мен жоғары жылдамдықты круизді теңестіреді, ауысудың тамаша тегістігін қамтамасыз етеді.
Жоғарғы құрылымның дизайны:
1. 20 текше метр көміртекті болаттан жасалған су ыдысы
o Көлемі және құрылымы: 20 текше метр тиімді көлем; эллиптикалық резервуардың дизайны су ағынының кедергісін азайтады және босату тиімділігін арттырады; резервуардың корпусы қалыңдығы 4 мм Q235B көміртекті болаттан жасалған, құмдалған және тоттан қорғалған, содан кейін ұзақ қызмет ету үшін тотқа қарсы бояумен қапталған.
o Бафель дизайны: Резервуарға су ағынының ағуын басу және көліктің тұрақтылығын арттыру үшін бірнеше қалқандар орнатылған.
o Құдықтар және техникалық қызмет көрсету: Резервуардың үстіңгі жағында екі Φ500 мм люк орналасқан, оңай тексеру және тазалау үшін тыныс алу клапандарымен жабдықталған; қалдық суды тез ағызу үшін резервуардың артқы жағында ағызу клапаны орналасқан.
2. Спринклер жүйесі

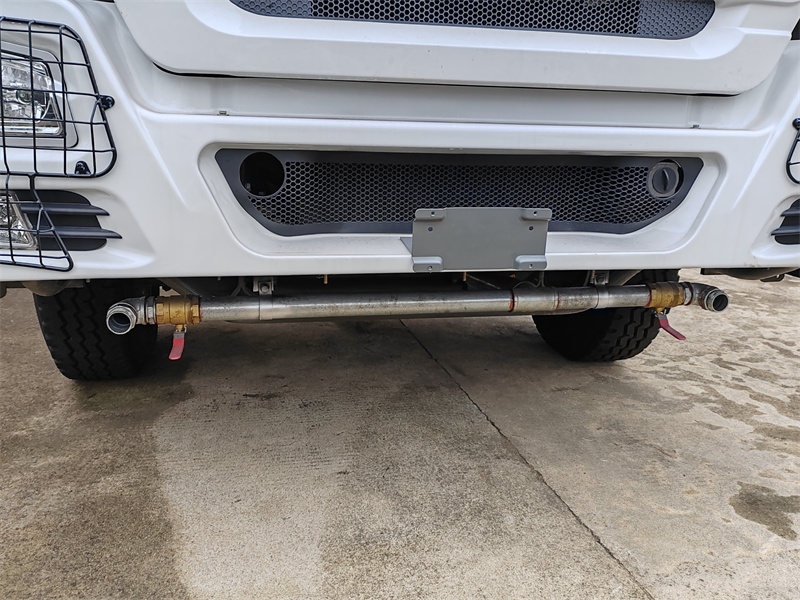

o Алдыңғы шаю құрылғысы: Көліктің алдыңғы жағына орнатылған, жолдың шаңы мен лайын жуу үшін қолданылады, жабу ені ≥14 метр және реттелетін бүріккіш бұрышы бар.

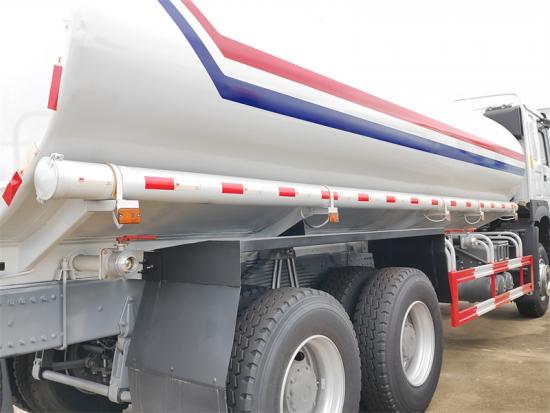

o Артқы жағындағы спринклер құрылғысы : Екі жағынан симметриялы түрде орналастырылған, саптамалар аралығының қолайлы, жерді салқындату және шаңды басуға жарамды.

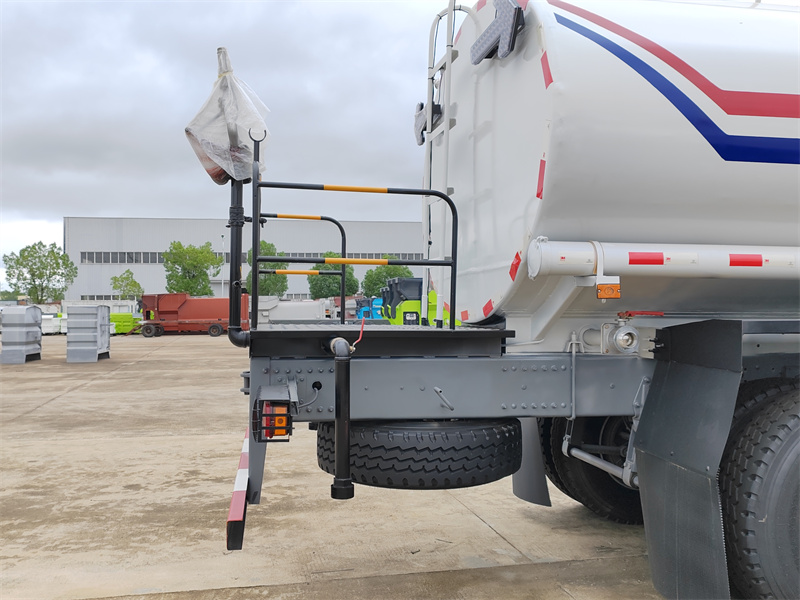

o Артқы су зеңбірегі: ≥28 метр қашықтықтағы жоғары қысымды су атқышы. Оны төтенше өрт сөндіру немесе ұзақ қашықтықты тазалау үшін тұрақты ток және тұман режимдеріне реттеуге болады.
3. Негізгі су сорғысы: Арнайы спринклерлі жүк көліктері үшін әзірленген Weilong 80QZB(F) 60/90N(S) ортадан тепкіш су сорғысымен жабдықталған.
o Ағын жылдамдығы: 60 м³/сағ, жоғары айдау және бүрку тиімділігі.
o Басшы: 90 м, сумен жабдықтаудың жеткілікті қысымы мен ауқымын қамтамасыз ету.
o Функция: Сорғыны енгізу/шығару жұмысын қолдайды; ол өзендерден, тоғандардан және басқа су көздерінен өздігінен су ала алады немесе икемді жұмысты ұсына отырып, өрт гидранттары сияқты қысымды көздерден су алады.
4. Құбыр жүйесі
o Магистральдық құбыр: DN80mm баспайтын болаттан жасалған құбыр, жоғары қысымға төзімді, коррозияға төзімді, су ағынының кедергісін азайтады.

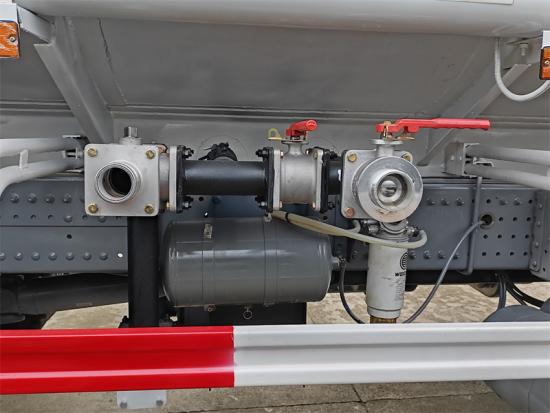

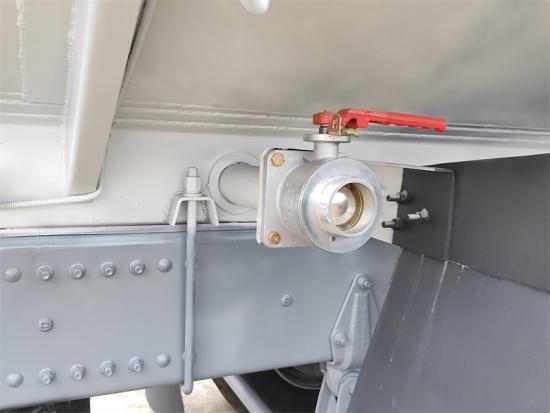

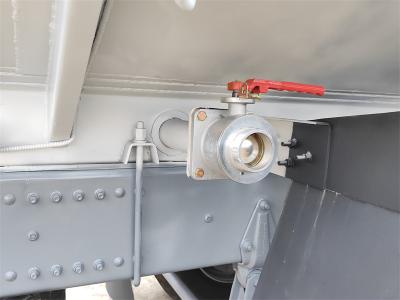

o Басқару клапанының жинағы: Пневматикалық басқару клапандары мен қолмен шар клапандарының комбинациясы, ыңғайлы жұмысты жеңілдететін алдыңғы шаю, артқы бүрку және су шашу функцияларын тәуелсіз қосу/өшіру мүмкіндігін береді.
o Сүзу құрылғысы: Қоспалардың саптамаларды бітелуіне жол бермеу және жүйенің тұрақты жұмысын қамтамасыз ету үшін сорғы алдында дөрекі сүзгі, ал сорғыдан кейін жұқа сүзгі орнатылады.

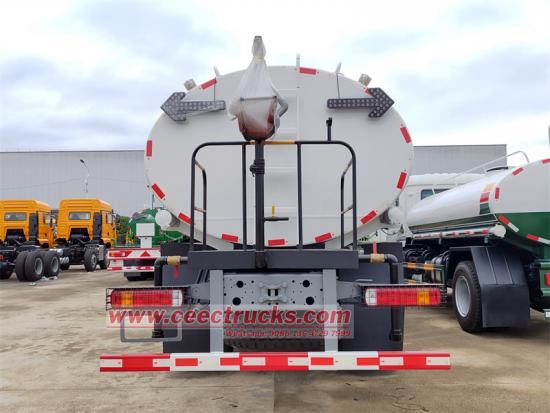

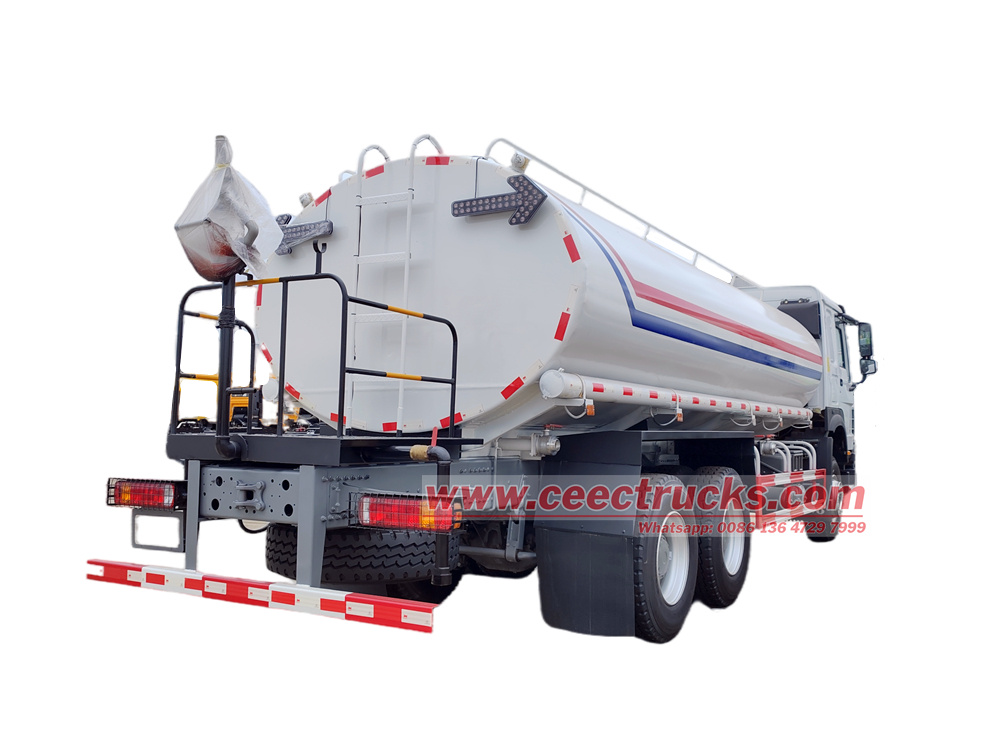

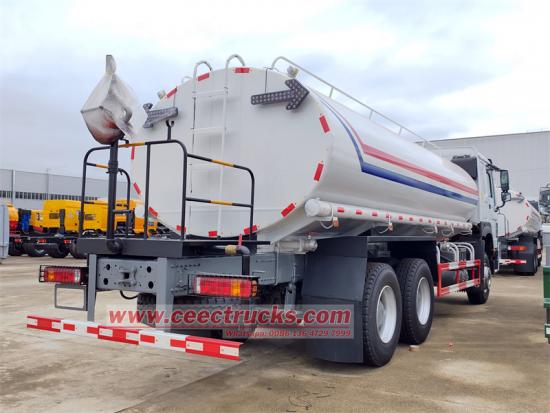

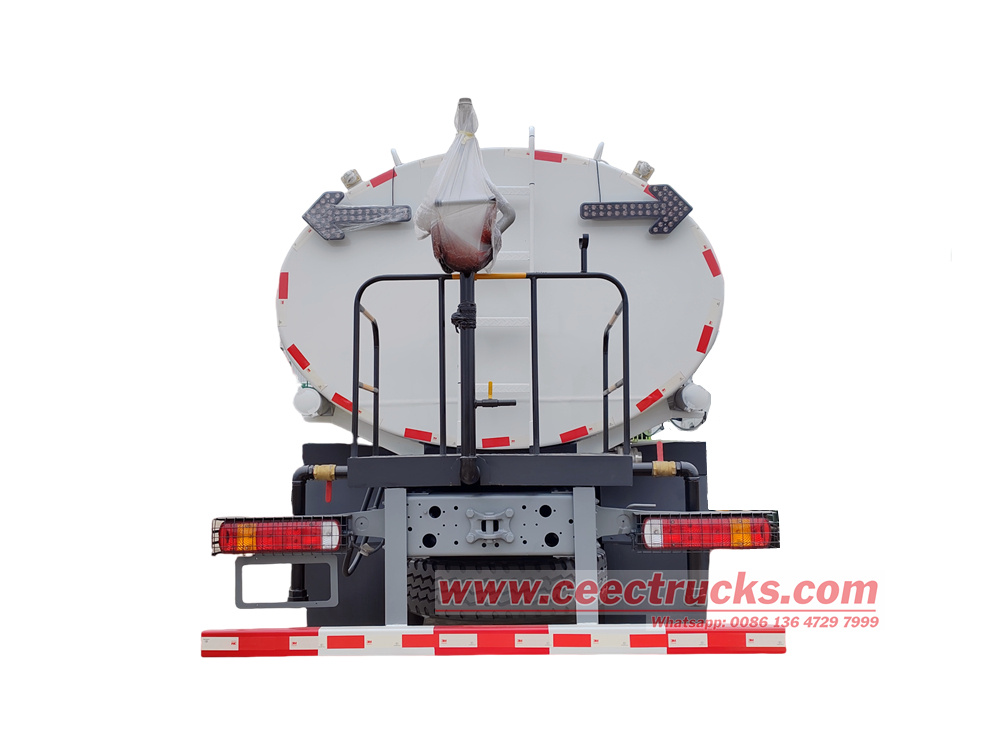

Қауіпсіздікті қорғау: Автокөліктің артқы жағы платформалық баспалдақпен және қоршаулармен жабдықталған, ал цистернаның үстіңгі жағында тайғаққа қарсы жүретін жол және қоршаулар орнатылған, бұл жұмысшылардың резервуардың жоғарғы жағына жұмыс істеу және тексеру үшін көтерілу және түсуі үшін үлкен қауіпсіздікті қамтамасыз етеді.
Жұмыс істеу Принцип Weilong 80QZB(F) 60/90N(S) ортадан тепкіш су сорғысы:
Вейлонг центрифугалық су сорғының негізгі жұмыс принципі орталықтан тепкіш күшті энергияға айналдыру болып табылады. Бастамас бұрын, ауаны тазарту үшін оны бастапқы сумен толтыру керек. Жұмыс кезінде сорғы ішкі жұмыс доңғалағын қуат тұтқасы (PTO) арқылы жоғары жылдамдықпен айналу үшін басқарады. Дөңгелектегі су орталықтан тепкіш күштің әсерінен сыртқы жиекке лақтырылып, кірісте вакуум (теріс қысым) пайда болады. Атмосфералық қысым астында су үздіксіз тартылып, «өзін-өзі толтыруға» жетеді.
Бір мезгілде жоғары жылдамдықтағы су ағыны сорғы корпусының волют тәрізді диффузорлық камерасына түседі. Ағын арнасының көлденең қимасы бірте-бірте ұлғаяды, судың жылдамдығын төмендетеді және судың кинетикалық энергиясын (жылдамдығын) қысым энергиясына (басына) тиімді түрлендіреді. Ақырында, бұл жоғары қысымды су ағыны розеткадан шығарылады, алдыңғы жууға, артқы бүркуге және су атқыш құрылғыларына қуат береді. Оның «сорғылау, айдау» функциясы айдау және бүрку режимдерінде осы принциптің ерекше қолданылуы болып табылады.
Қолдану сценарийлері мен артықшылықтары:
• Негізгі артықшылықтар:
o Үлкен сыйымдылық және жоғары тиімділік: 20 текше метр сыйымдылық суды толтыру жиілігін азайтады және әр сапардағы тиімділікті арттырады.
o Көп функционалды бейімделу: жолды тазалау, жасыл кеңістікті суару және төтенше өрт сөндіру сияқты қажеттіліктерді қанағаттандыру үшін алдыңғы бүріккіш, бүйірлік бүріккіш және су атқыш функцияларын біріктіреді.
o Ауыр жүк тұрақтылығы: 10 жылдамдықты беріліс қорабы бар Sinotruk 6×4 шассиіне салынған, ол беткейлер мен лайлы жол жағдайларына бейімделіп, жоғары сенімділікті қамтамасыз етеді.
• Қолданылатын сценарийлер: Қалалық жолдарды тазалау, құрылыс алаңының шаңын басу, абаттандыру жұмыстарын жүргізу және үлкен іс-шаралар өткізілетін орындарда салқындату.
★ Weichai WP10.340E22 Euro 2 қозғалтқышы, өте қуатты
★ SINOTRUK HW19710 10 ауысымды механикалық беріліс қорабы
★ 12 ай жылдам қозғалатын қосалқы бөлшектер ТЕГІН
★ Рұқсат етілген HOWO 20CBM су цистернасы
★ арналған оқыту қызметі Howo 6x4 су бүріккіш жүк көлігі
