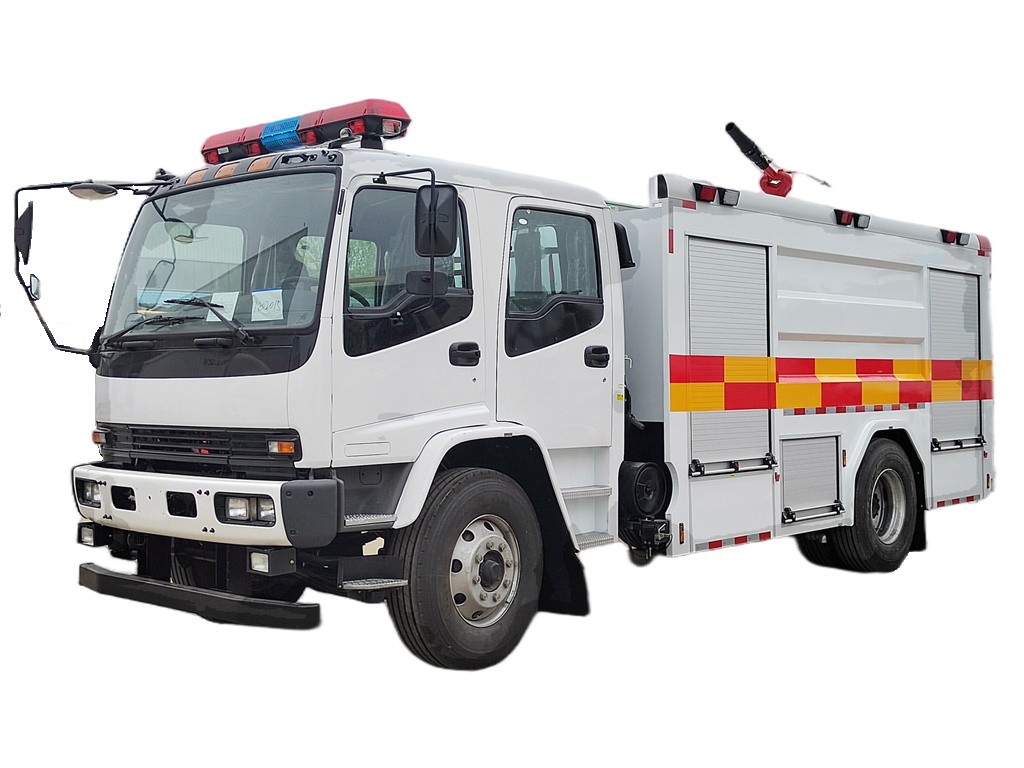

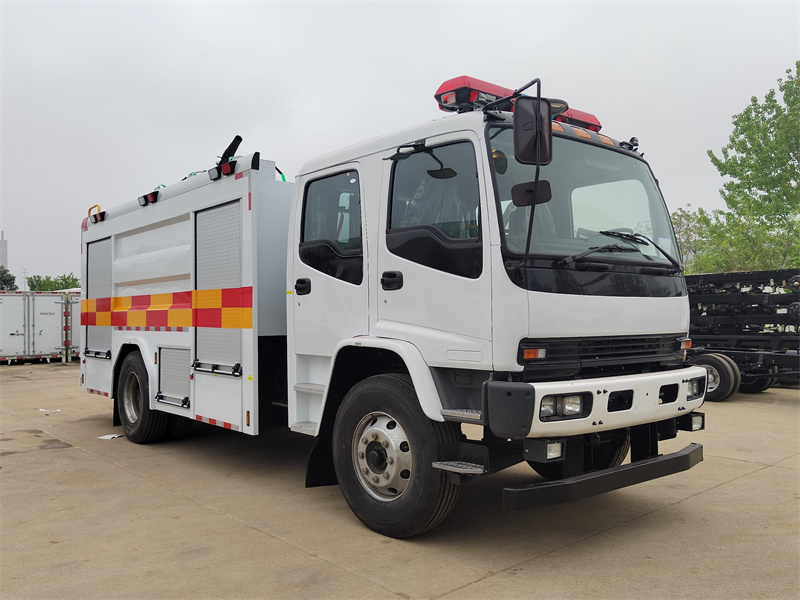

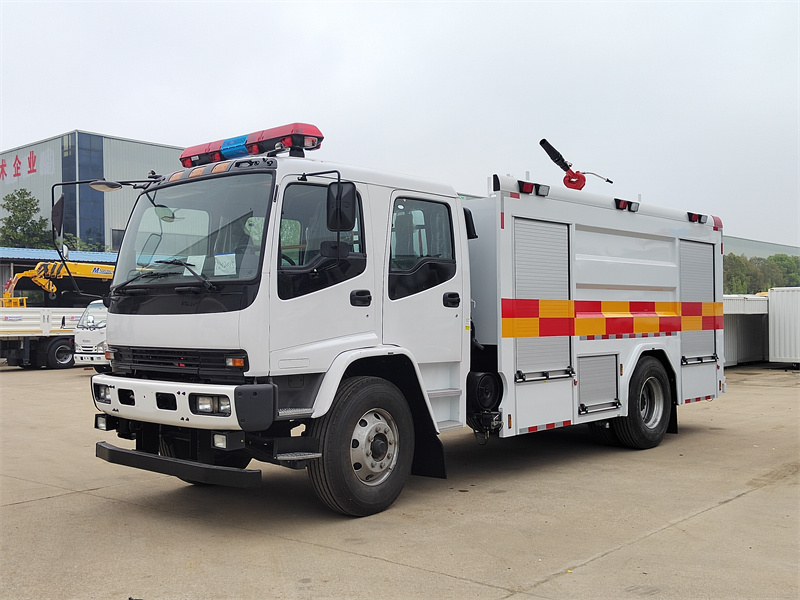

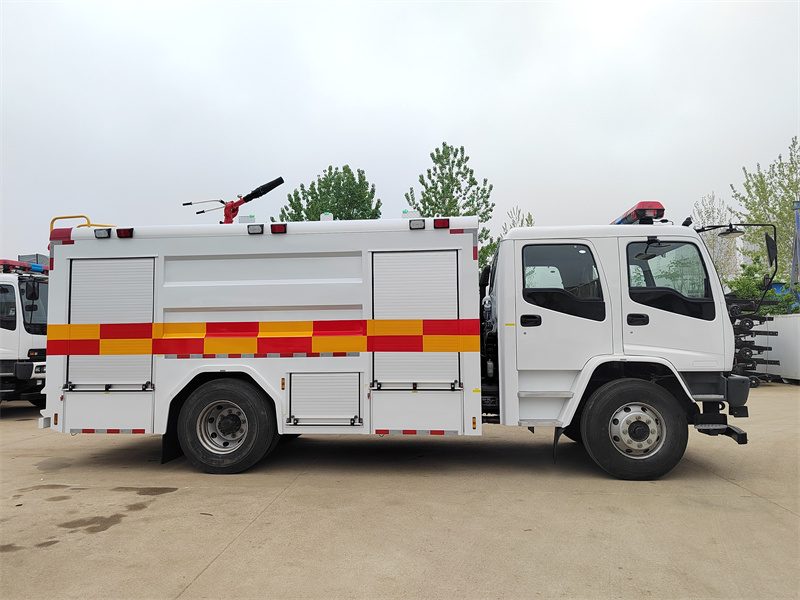

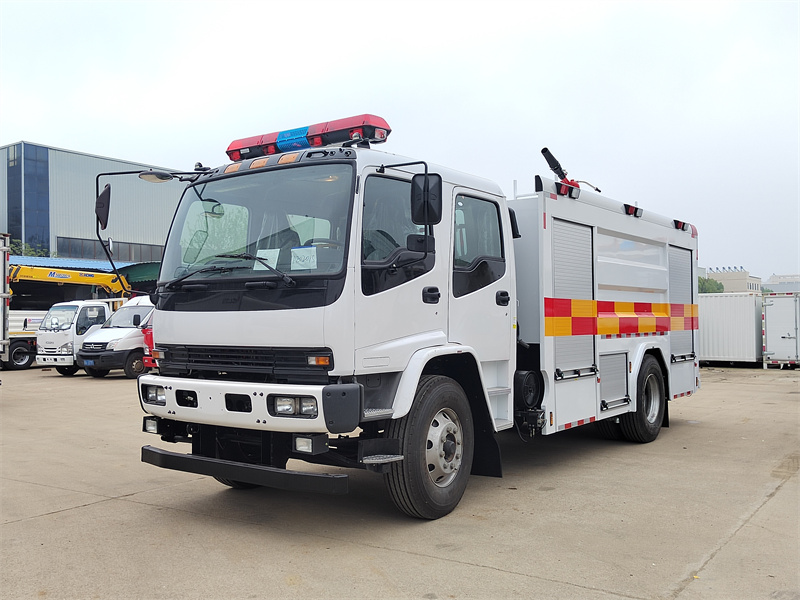

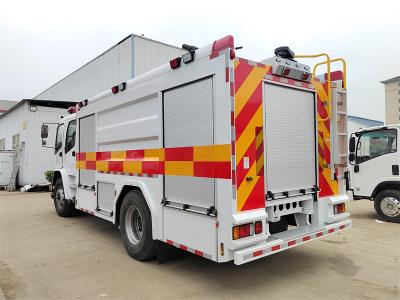

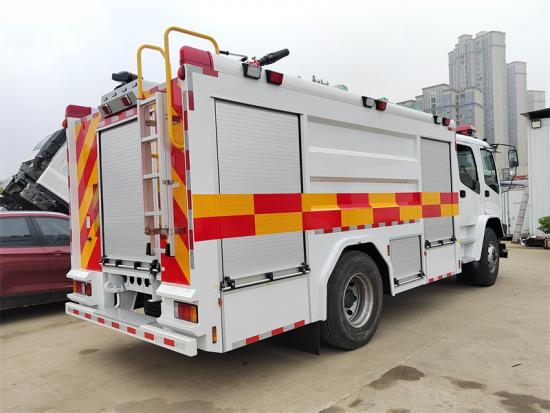

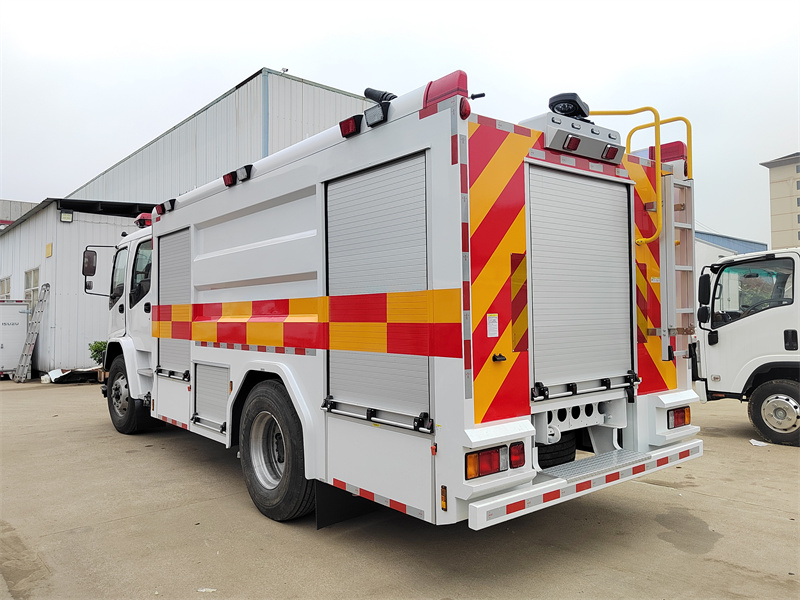

Isuzu FVR 300HP жылдам шабуылдаушы өрт сөндіру көлігі

Элемент

ISUZU FVR өрт сөндіру көлігінің техникалық сипаттамасы

Жалпы өлшем

8,730x2,550x3,720 мм (қолданба)

Резервуардың сыйымдылығы

Су 5000 кг

Резервуар материалы

Су ыдысы: баспайтын болат№304

Резервуардың сыйымдылығы

Көбік 1000 кг

Резервуар материалы

Көбік ыдысы: тот баспайтын болат №304

Қозғалтқыш қуаты

220 кВт/300 ат күші

Макс. жүргізу жылдамдығы

95 км/сағ

Доңғалақ негізі

4500 мм

Эмиссия класының деңгейі

Еуро 5

Экипаж нөмірлері

2+4

Өрт мониторының қол жеткізу диапазоны

Су ≥65м / Көбік ≥55м

Жақындау/Шығу бұрышы

17°/12°

Шасси үлгі нөмірі

QL1180XMFRY

Шасси жасау

ISUZU

Қозғалтқыш қуаты

280 кВт

Эмиссия класының деңгейі

Еуро 5

Доңғалақ базасы

4500мм

GVW

18 000 кг

PTO

Толық қуатты сэндвич

Құрылымшы

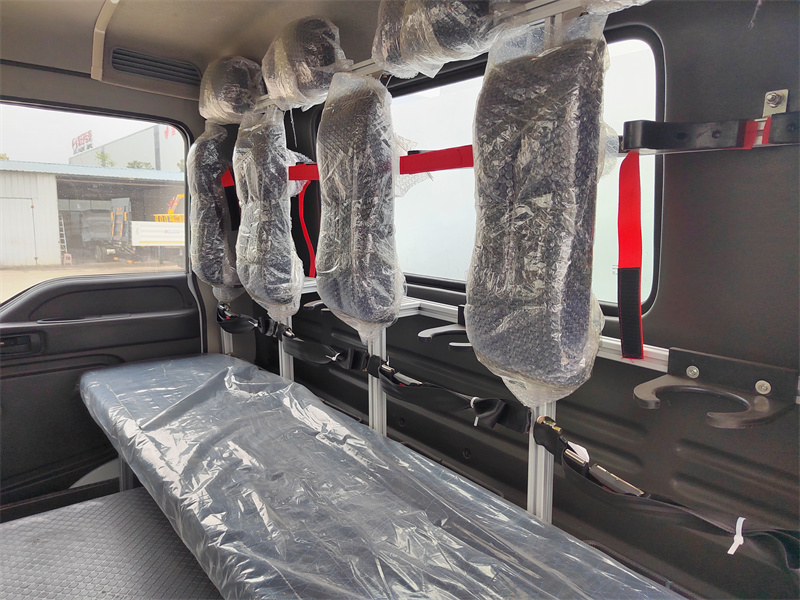

Тегіс, 4 есік, алдыңғы стандартты кабина орындықтары және артқы SCBA орындықтары

Экипаж нөмірлері

2+4

Жүргізуші жағы

Сол жақ

Жабдық

Шассидегі түпнұсқалық жабдықтан басқа, қосымша қосылды: 100 Вт сирена, ұзын желілік өрт шамдары, маркер шамы, контурлық маркер шамы,PTO және т.б

Бақылау тақтасы

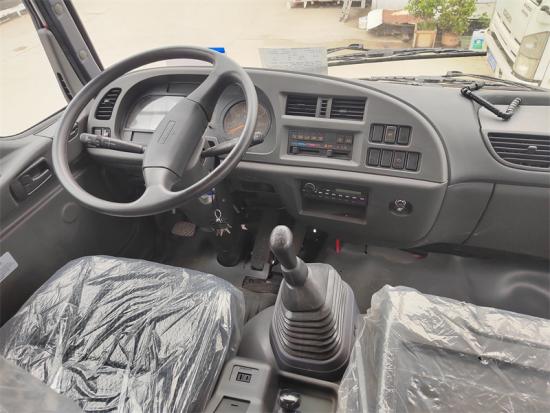

Жылдамдық/отын/айналу жылдамдығы бақылау тақтасы

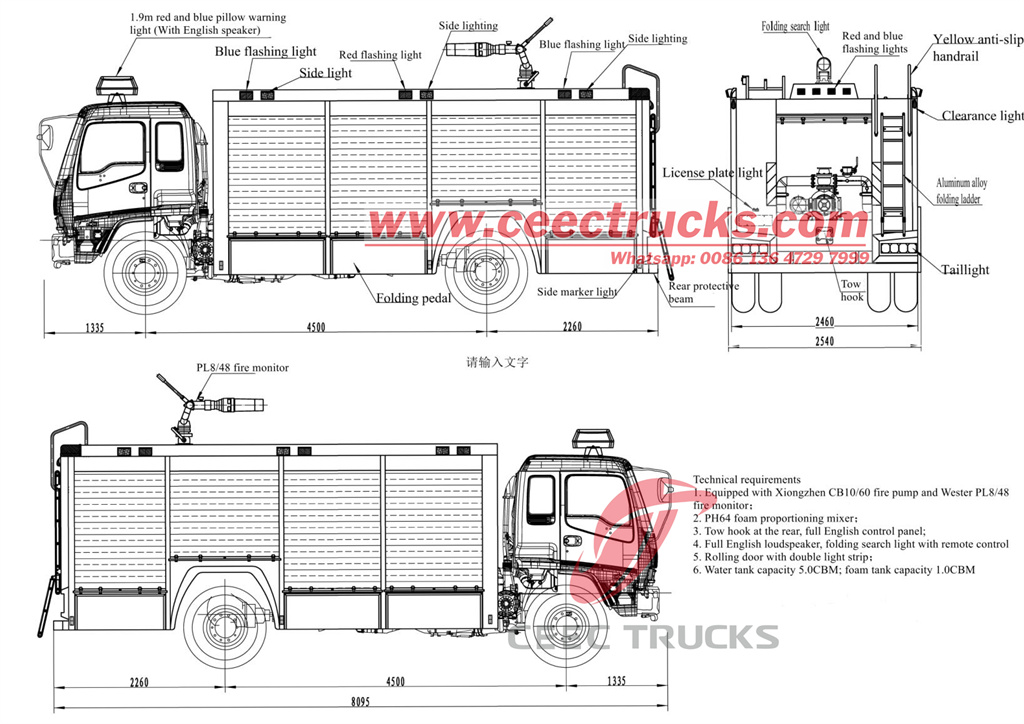

жалпы орналасу

Корпустың ортасының алдыңғы және екі жағы сақтау орындары болып табылады. Бұл орталық бөліктің ортаңғы орнында орналасқан ашық типті тәуелсіз су ыдысы. Корпустың артқы жағы - сорғы бөлімі.

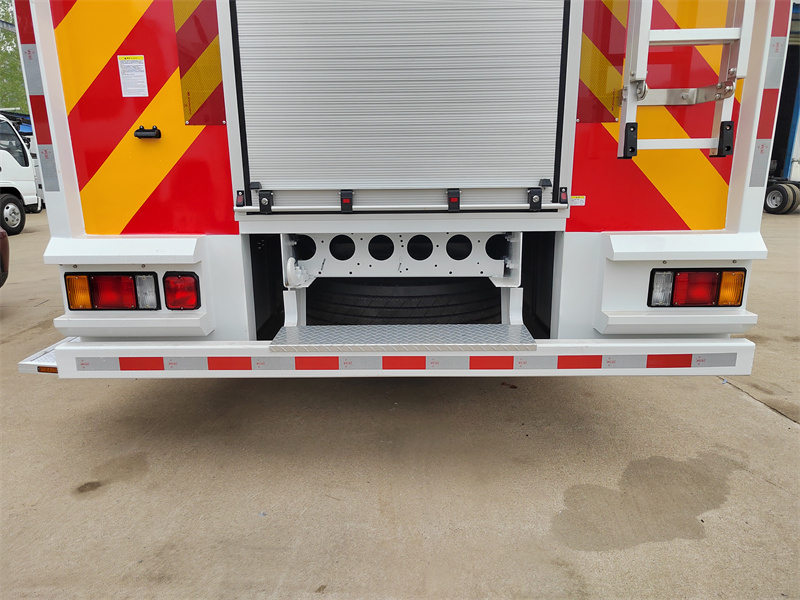

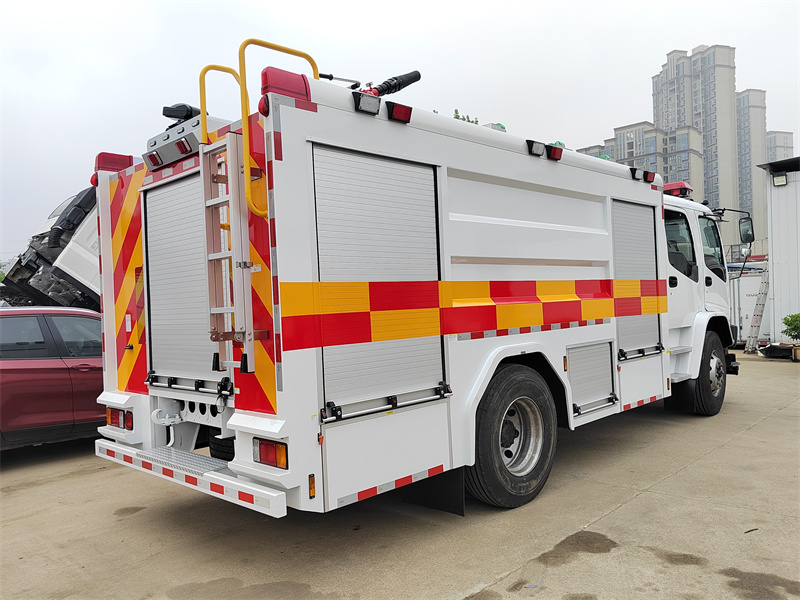

Алюминий қорытпасынан жасалған жапқыштар корпустың екі жағында және сорғы бөлігінің артқы жағында, баспалдақтар корпустың артқы жағында оң жағында орнатылған.

Технологиялық талаптар

Барлық дәнекерлеу панельдері мен қаңқалық болаттар тоттануға қарсы, коррозияға қарсы және фосфаттануға қарсы қатаң процестен өтеді. Барлық аксессуарларã€стандартты компоненттер мырыштаумен өңделедіã€электроплиткаã€Декрементті емдеу және т.б. Резервуарды дәнекерлеуді аяқтағаннан кейін резервуар тазартылады және бос дәнекерлеу сияқты ықтимал ақаулар жойылады. Содан кейін ол ағып кетпеу үшін 24 сағаттық гидростатикалық сынақтан өтеді.

Материал

Корпустың сыртқы жақтауының барлығы жоғары сапалы Q235A, ішкі жақтауда беріктігі жоғары алюминий қорытпасы, төменгі панельде анодты тотығу өңдеуі бар алюминий панельдері қолданылады.

Есіктер

Есіктер жақсы герметикалық және шаң өткізбейтін құлыптары бар алюминий қорытпасынан жасалған құрылым.

Құрылымы

Ашық резервуар, барлық металл дәнекерлеу құрылымы, жалпы коррозияға төзімділік, соққыларды сіңіру шаралары бар

Материал

Су ыдысы жоғары сапаны қабылдайды№304 Тот баспайтын болат

Сыйымдылығы

Су 5000 кг

Негізгі құрылғылар

2 дана DN 500 мм кіріс тесігі / сорғы бөлмесінің артқы жағындағы 1 сору тесігі

1 су төгетін клапан құрылғысы / шар клапаны бар 2 су төгетін розетка

Екі жағындағы 2 DN65 су құятын саңылау, құрылымы: ішкі иілісі бар шарлы клапан

Құрылымы

Ашық резервуар, барлық металл дәнекерлеу құрылымы, жалпы коррозияға төзімділік, соққыларды сіңіру шаралары бар

Материал

Көбік ыдысы жоғары сапалы №304 баспайтын болатты қабылдайды

Сыйымдылығы

Көбік 1000 кг

Негізгі құрылғылар

2 дана DN 500 мм кіріс тесігі / сорғы бөлмесінің артқы жағындағы 1 сору тесігі

1 су төгетін клапан құрылғысы / шар клапаны бар 2 су төгетін розетка

Екі жағындағы 2 DN65 су құятын саңылау, құрылымы: ішкі иілісі бар шарлы клапан

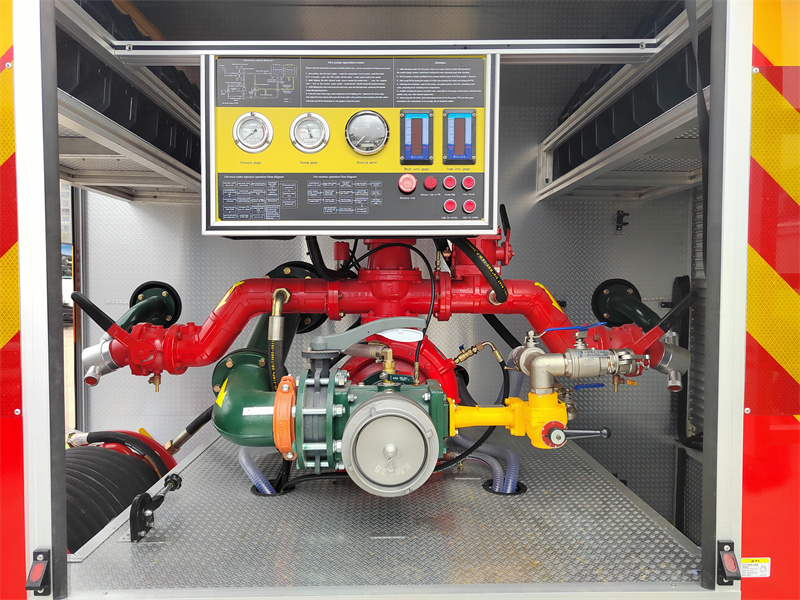

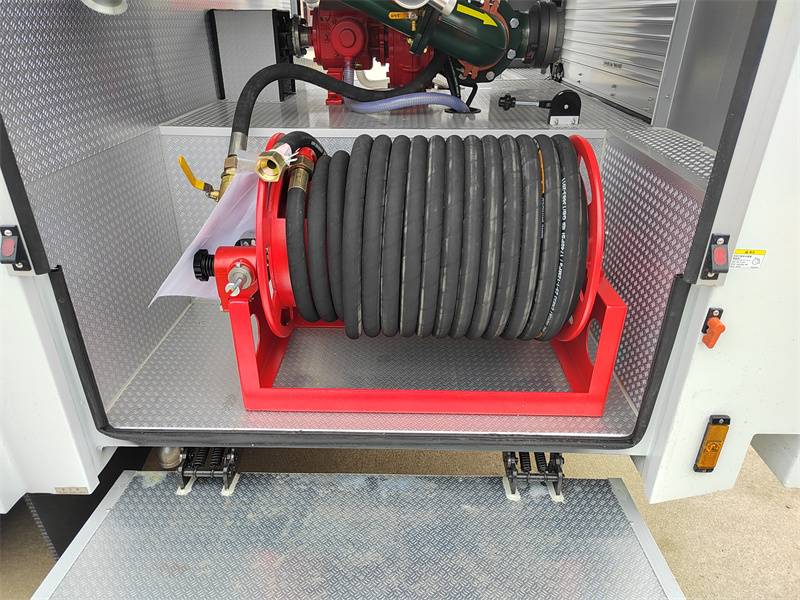

Ол өрт сорғысынан, өрт мониторынан, құбыр жүйесінен, жүйенің жұмыс панелінен тұрады

Үлгі

CB10/40 қалыпты қысымды өрт сорғысы

Түр

Қарапайым қысымды ортадан тепкіш сорғылар

Ағын сыйымдылығы

40л/с@1,0МПа

Шығу қысымы

≤2,0 МПа

Сору тереңдігі

7м

Толтырғыш құрылғы

вакуумдық сорғы

Пісіру уақыты

≤35с

Макс. Вакуум

≥85кпа

Дисплей және басқаруСорғының айналымды басқаруы

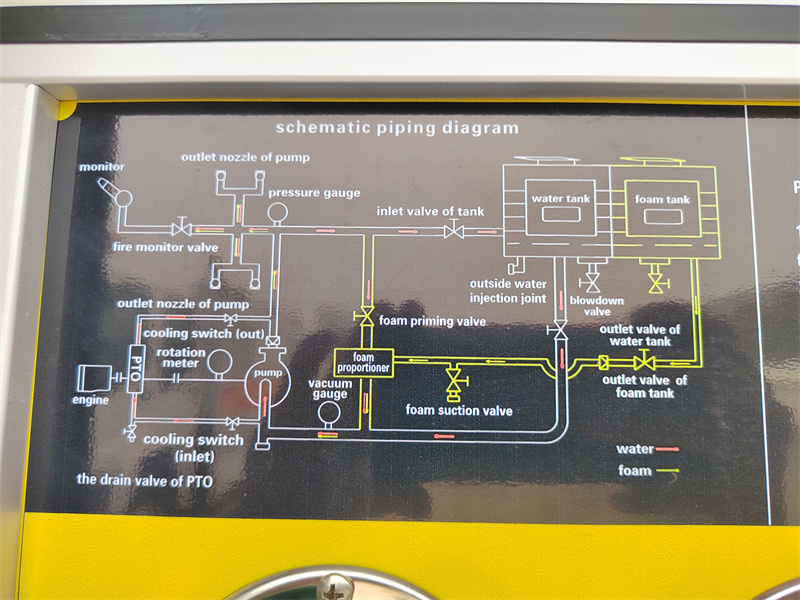

Құбыр схемасы және пайдалану/техникалық қызмет көрсету суреті бар барлық жұмыс түймелеріндегі белгілер. Бақылау тақтасы айналу/вакуум/су қысымы/сұйықтық деңгейінің индикаторы және жарықтандыру/клапандарды басқару қосқыштары бар сорғы бөлмесінің жоғарғы сол жағында орналасқан.

1. Жетек кабинасындағы басқару

2. Сорғы бөлмесіндегі қашықтан қолмен басқару

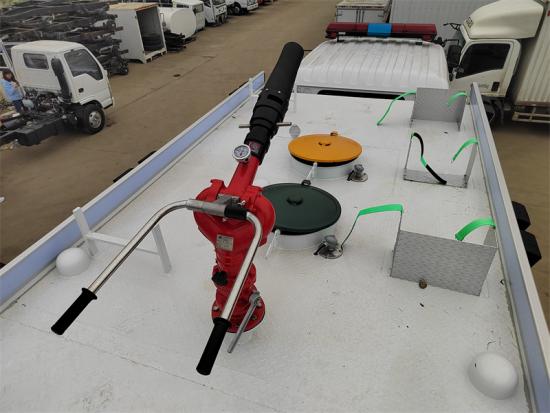

Үлгі

PL32 Жоғары сапалы өрт мониторы

Жасаңыз

Weisite Fire Equipment Co., LTD

Сыйымдылығы

32L/S@1,0МПа

Айналу бұрышы

≥360°

Бұрыш

-30°- +70°

Түсіру мүмкіндігі

Су≥65 м

Көбік≥55м

Үлгі

PH64

Қысым

0,6-1,4МПа

Ағын

64 л/с

Қатынас мөлшерлемесі

3%-6% (реттелетін)

Түр

Нұсқаулық

Сору желісі

Сүзгі экраны және пневматикалық Butterfly клапан қосқышы бар сорғы бөлмесінің артқы жағындағы 2 DN150 жылдам сору тесігі.

Инъекциялық құбыр

Екі жағында 2 DN65 бүрку саңылаулары，Сорғы бөлмесінің ішіндегі 1 DN80 бүрку тесігі.

Резервуарға суды айдау

Сорғыдан суды айдау

су ыдысына 1 Φ65мм арқылы

сорғы бөлмесінің ішіндегі бүрку тесігі

Шығару құбыры

Салқындату құбыры

Жылу құрылғысы

Артқы жағындағы 4 DN80 қалыпты қысым шығысы

Салқындату құбырыã€салқындату PTO үшін басқару клапаны

Сорғы бөлмесіндегі температураны көтеру үшін (міндетті емес)

Қосымша электр

Тәуелсіз тізбек

Көмекші жарықтандыру

Фаралар орнатылған

сорғы бөлімінде

және сақтау бөлімі.

басқару тақтасы жабдықталған

жарықтандыру қосқышымен, индикатор шамымен. т.б.

Бұл бақылауға ыңғайлы.

Бүйірлік жыпылықтайтын шам

Қызыл және көк жыпылықтау жиынтығы

шамдар екеуіне де орнатылған

көлік құралының корпусының жақтары.

Кабинаның ескерту құрылғысы

Ұзын қызыл шам 1 дана, ол кабинаның жоғарғы жағында орнатылады;

Электрондық дабыл 1 дана, кабинада орнатылған;

Басқару терезесі төменде драйвердің алдында орнатылған

Өртті жарықтандыру

Өрт сөндіру 1 дана қашықтан жан-жақты айналмалы отты жарықтандыру

Негізгі күш

Көліктің аккумуляторында аккумулятордың негізгі қосқышы орнатылған.

1. Аяқтау: жалпы сыртқы түрі шассиге сәйкес өртке қарсы қызыл (R03) пісіру бояуымен шашыранды.

2. Түсі: Кабина мен жүк көлігінің корпусы өртке қарсы қызыл түсті, жабдық бөлмесінің іші ашық сұр түсті, алюминий жылжымалы есіктің алюминий түсі, шассидің жақтауы мен доңғалақ торының түбі фосфатты қара, жиегі күміс, қанаттар, қоршаулар, бамперлер Қою сұр.

3. 3М шағылыстырғыш таңбалау жолақтары қосылады; 3M шағылыстыратын таңбалау жолақтары корпус пен педальдардың айналасына қосылған;

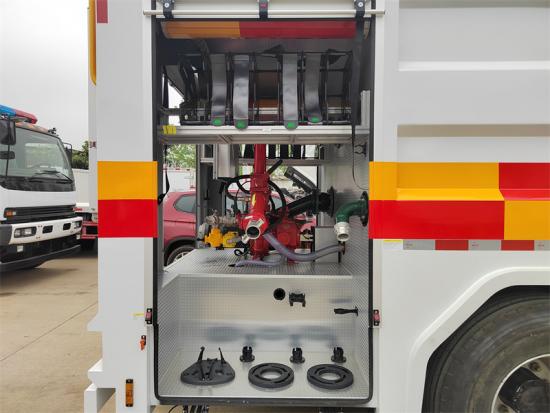

4. Бояу пленкасының түс стандарты GB/T3181 ұлттық стандартындағы R03 қызыл талаптарына сәйкес келеді.

Жабдық жақтауының жақтауында ішкі біріктіру техникасы бар алюминий қорытпасы қолданылады

кеңістікті пайдалану тиімділігі мен өзгермелілігін арттыру.

Шыршамен күресу техникасы мен жұмыс тәртібіне сәйкес барлық керек-жарақтар коррозияға қарсы.，соққыға төзімді, құлауға қарсы, сызатқа қарсы итеру немесе тарту арнайы қондырғысы және орынды кеңістікте орналасуы, ықшам, қатты арматура, қалың белгілер, ыңғайлы қол жетімділік.

Элемент

Элемент

параметрлері

бірлік

саны

1

соратын шланг

Φ150×2ï½

дана

4

2

су сүзгісі

Φ150

дана

1

3

су жинағыш

Φ150мм×Φ65мм

дана

1

4

соратын құбыр кілті

Φ150ï½ ï½

дана

2

5

өрт сөндіру кранының кілті

FB450

дана

1

6

жер асты өрт гидрантының кілті

FBA800

дана

1

7

13 типті су түтігі

Φ80ï½ ï½×20ï½

диск

4

8

20 типті су түтігі

Φ80ï½ ï½×20ï½

диск

4

9

20 типті су түтігі

Φ65ï½ ï½×20ï½

диск

4

10

13 типті су түтігі

Φ65ï½ ï½×5ï½

диск

2

11

адаптер

Φ80ï½ ï½×Φ65ï½ ï½

орнату

4

12

түзу ағынды саптама

дана

1

13

бұру шашатын саптама

дана

1

14

Көбік саптама

PQ4

дана

1

15

Көбік саптама

PQ8

дана

1

16

Сорғыш көбік шлангі

Φ40

орнату

1

17

үштік бас дистрибьютор

Φ80 кіріс Φ65 шығыс

дана

2

18

резеңке балға

дана

1

19

ұзартқыш баспалдақ

6м

дана

1

20

шланг қорғанысы

резеңке

жұп

2

21

шланг ілгегі

дана

8

22

шланг ілмек

дана

8

23

өрт балтасы

дана

1

24

өрт сөндіргіш

2 кгАВС

дана

1
