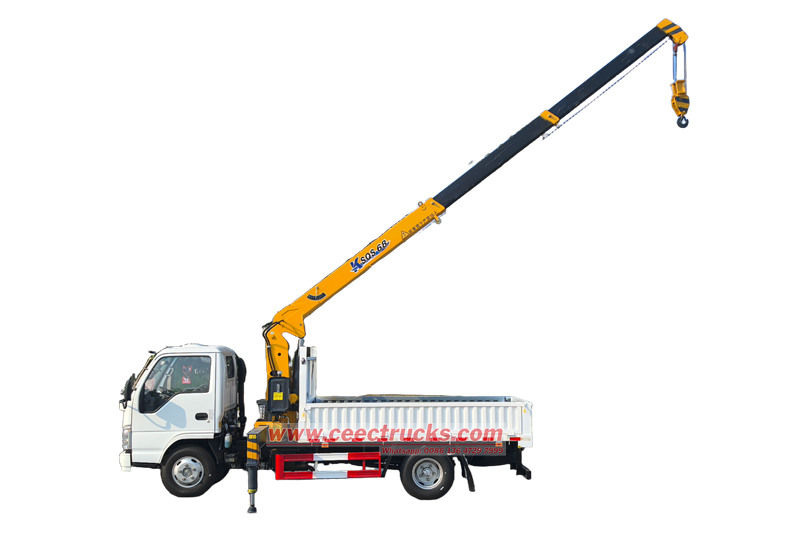

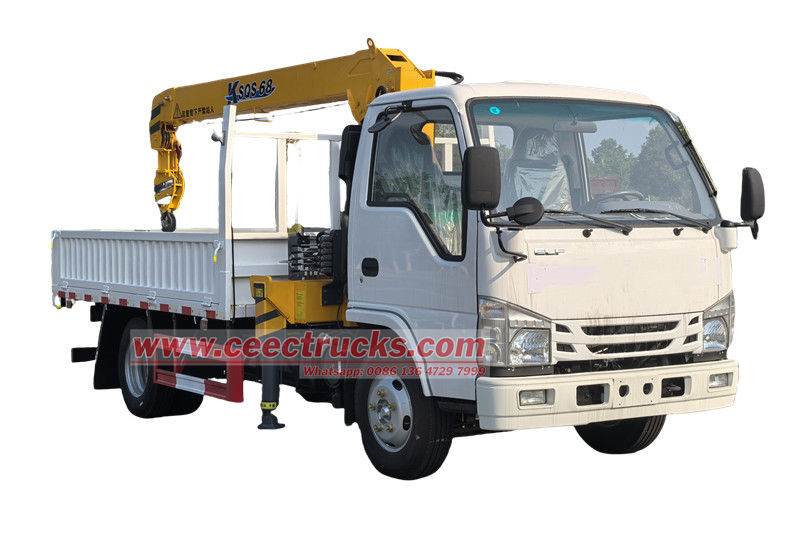

Isuzu ELF 3,2 тонна жүк тиегіш кран - бұл көлікке орнатылған және тартылатын түзу қол құрылымы бар тиімді және икемді жүк көтергіш құрал. Кранның түзу тұтқасының конструкциясы оған ұзақ жұмыс радиусы мен жоғары көтеру биіктігімен әртүрлі бұрыштарда жұмыс істеуге мүмкіндік береді. Басқару жүйесін пайдалану арқылы жүктерді дәл көтеруге және өңдеуге оңай қол жеткізуге болады. Isuzu ELF жүк тиегіш кран логистика, құрылыс, құтқару және басқа сценарийлерде кеңінен қолданылады, жұмыс тиімділігі мен жұмыс қауіпсіздігін айтарлықтай арттырады.
Isuzu ELF 3,2 тонна жүк тиегіш кран, сонымен қатар 3,2 тонналық кран көтергіші бар Isuzu ELF жүк көлігі, телескопиялық кран жүк көлігі, қызмет көрсететін жүк көлігі, телескопиялық жүк тиегіш кран және т.б. Көлік құралы Isuzu 100P шассиінде модификацияланған, Isuzu 4KH1CN6LB 120HP қозғалтқышымен жабдықталған, қуатты, MSB 5 жылдамдықты беріліс қорабымен үйлесімді, біркелкі ауысу және көлік корпусының артқы жағындағы SQS-68 краны, үлкен көтеру қабілеті мен қол жетімділігі және салмағы 300x42 мм-ден төмен ауыр затты көтере алады. кран ілгегі арқылы көтеріледі.
Isuzu ELF 3,2 тонна жүк тиегіш краны 2 тонна, 3,2 тонна, 4 тонна және т.б. 30 тоннаға дейінгі қосымша тоннаждардың алуан түрін ұсынады. Кран түріне келетін болсақ, тұтынушылар түзу кран немесе жиналмалы кран арасында таңдау икемділігіне ие.
Бұл Isuzu бумдық кран жүк көлігі жебе, айналмалы табақ, жақтау және аяқтар сияқты бірнеше негізгі компоненттерден жасалған. Борттық кран люфинг, телескоптау, айналу және лебедка сияқты механикалық қозғалыстарды орындайды және осы әрекеттердің үйлесімді үйлесімі арқылы көтеру операцияларына қол жеткізеді.
|
Isuzu ELF 3,2 тонна жүк тиегіш кран |
|||
|
Жалпы өлшем |
6600x2 2 00x 285 0мм |
||
|
Көліктің жалпы салмағы |
7300 кг |
||
|
Бос салмақ |
4250 кг |
||
|
Шассидің сипаттамасы |
|||
|
Шасси бренді |
ISUZU |
||
|
Драйвер моделі |
4 x 2 ,LHD |
||
|
Кабина |
ISUZU 3D кабинасы, A/C және 2 орындық, Алға басқару, барлығы болат дәнекерленген конструкция. Қолмен еңкейту, Механикалық аспа |
||
|
Қозғалтқыш |
Үлгі |
4 тактілі тікелей айдау, суды салқындату, турбо-зарядтау және салқындату бар 4 цилиндрлік желі |
|
|
Түр |
Isuzu 4KH1CN6LB |
||
|
Қуат |
88 кВт/ 12 0HP |
||
|
Ауыстыру |
2 . 999 Л |
||
|
Жанармай түрі |
Дизель |
||
|
Беріліс қорабы |
Isuzu MSB - 5 Q |
||
|
Тежегіш жүйесі |
Ауа тежегіші |
||
|
Доңғалақ негізі |
3360 мм |
||
|
Шин |
70 0 R16 , 6 +1 дана |
||
|
Жоғарғы құрылымның спецификациясы |
|||
|
Жүк корпусы |
Өлшем |
3000x2100x450мм |
|
|
Материал |
Q235 көміртекті болат |
||
|
Жүк қалыңдығы |
Бүйірі 3 мм, астыңғы жағы 4 мм |
||
|
Жұмыс жүйесі |
|||
|
Кран |
Кран бренді |
SQS-68 |
|
|
Максималды көтеру сыйымдылығы |
32 00 кг |
||
|
Максималды жұмыс радиусы |
7.7 м |
||
|
Максималды көтеру биіктігі |
9.5 м |
||
|
Айналу бұрышы |
360° |
||
|
Орнату кеңістігі |
850 мм |
||
|
Максималды жұмыс қысымы |
20 Мпа |
||
|
Кранның салмағы |
1105 кг |
||
|

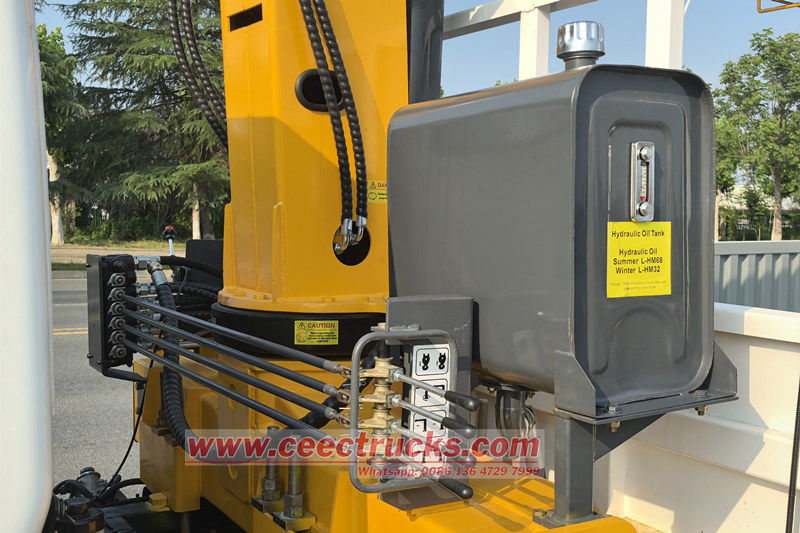

Мұнай цистернасының сыйымдылығы |
30 Л |
||
Isuzu ELF 3,2 тонна жүк тиегіш кранының жұмыс принципі
● Isuzu ELF 3,2 тонна жүк тиегіш краны қуат көзі ретінде көлік қозғалтқышын пайдаланады және қуатты розетка арқылы гидравликалық сорғыға береді.

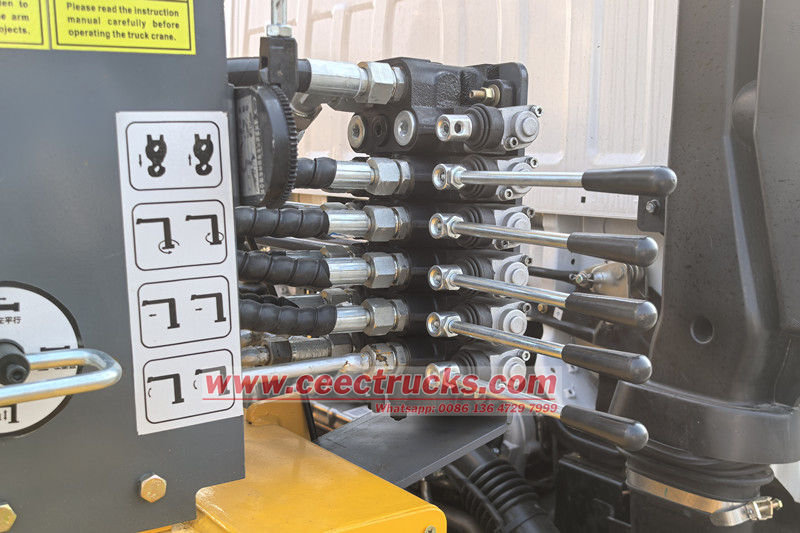

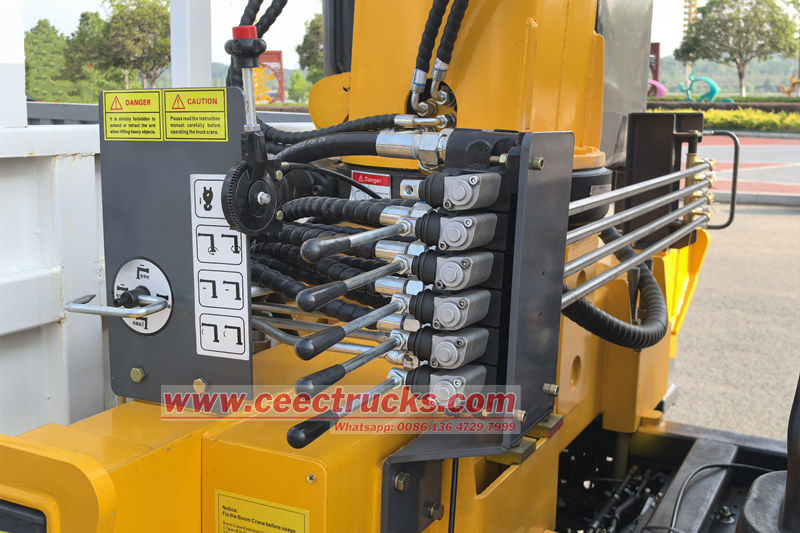

● Гидравликалық сорғы механикалық энергияны гидравликалық энергияға айналдырады және жоғары қысымды май шығарады. Жоғары қысымды май гидравликалық құбыр арқылы көп бағытты кері клапанға тасымалданады. Оператор май ағынының бағытын өзгерту үшін кері клапанның тұтқасын басқарады, осылайша әрбір жетектің әрекетін басқарады.
● Штанганы ұзарту қажет болғанда, май телескопиялық цилиндрге кіреді, жебенің әрбір бөлімін ретімен ұзарту үшін итеру үшін; жебе мен көлденең жазықтықтың арасындағы бұрышты өзгерту үшін жебенің люфингіне қол жеткізу үшін май құю цилиндріне түседі; кранды тұтастай көлденең жазықтықта айналдыру үшін айналдыру әрекеті бұрылу қозғалтқышымен қозғалады.
● Көтеру механизмі ауыр заттарды көтеру және түсіру үшін лебедка арқылы тартылатын және босатылатын сым арқанды жүргізеді. Ауыр заттарды көтеруді аяқтау үшін бүкіл процесс гидравликалық жүйемен дәл бақыланады.
Isuzu автокранының ерекшеліктері
● Кең жұмыс диапазоны: телескопиялық кран жүк көлігі бірнеше секцияларда кеңейтілуі мүмкін және әртүрлі жұмыс жағдайларының қажеттіліктерін қанағаттандыру үшін үлкен радиус пен биіктік ауқымында жұмыс істей алады.
● Икемді жұмыс: Жетілдірілген гидравликалық жүйемен және жұмыс тұтқасымен жабдықталған оператор кран қолының ұзартылуын, амплитудасының өзгеруін, айналуын және көтерілуін оңай басқара алады және орналасу дәл.
● Жақсы тұрақтылық: жоғары берік болаттан жасалған құрылым тұрақты, жүктемені тиімді түрде тарататын және жұмыс кезінде тұрақтылықты қамтамасыз ете алатын үлкен аралық тіректермен жабдықталған.
Isuzu ELF жүк тиегіш кранының кең қолданылуы
● Құрылыс техникасы: құрылыс материалдарын көтеру үшін (мысалы, болат шыбықтар, құрастырмалы бетон бөлшектері), болат конструкцияларды орнату және жабдықты өңдеу үшін қолданылады.
● Коммуналдық инженерия: көше шамдарын, билбордтарды, көлік құралдарын орнату және т.б. үшін пайдаланылады, сонымен қатар абаттандыруда ағаштарды трансплантациялау үшін де қолдануға болады.
● Электр қуатына техникалық қызмет көрсету: электр желілерін орнату және жөндеу кезінде трансформаторларды, тіректерді және басқа жабдықты көтеру үшін қолданылады.
● Логистика және тасымалдау: қоймаларда, доктарда және басқа да орындарда, үлкен көлемдегі заттарды өңдеуге жарамды жүктерді тиеу және түсіру.
