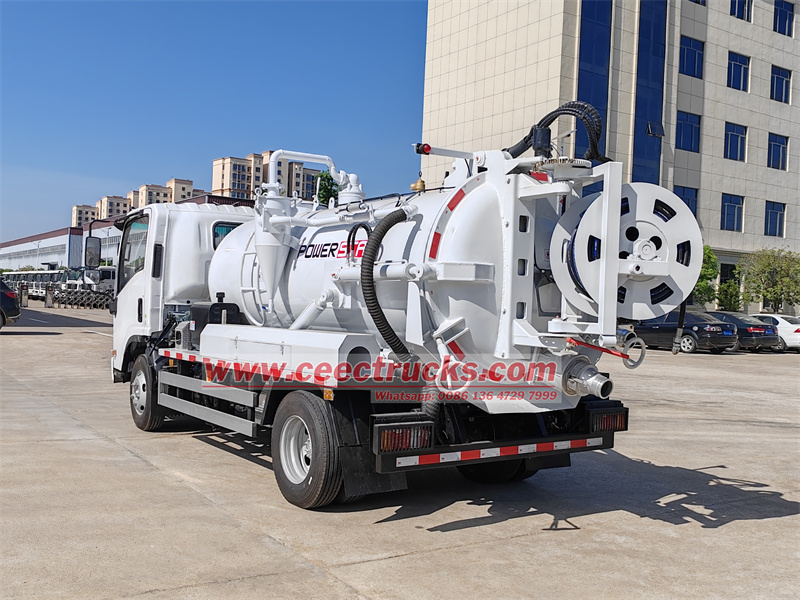

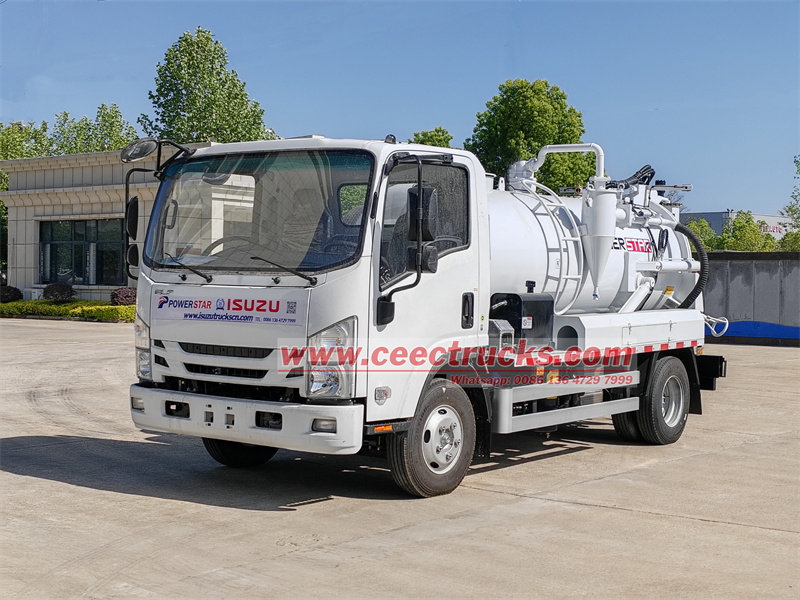

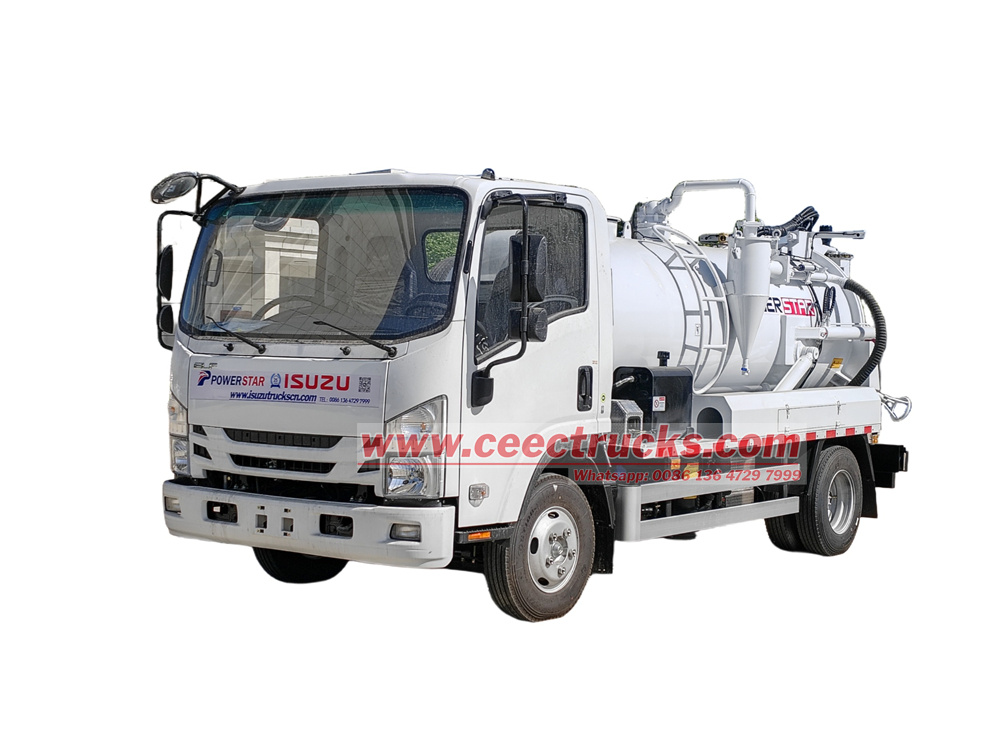

Isuzu 4000 литр құрама ағынды сорғыш

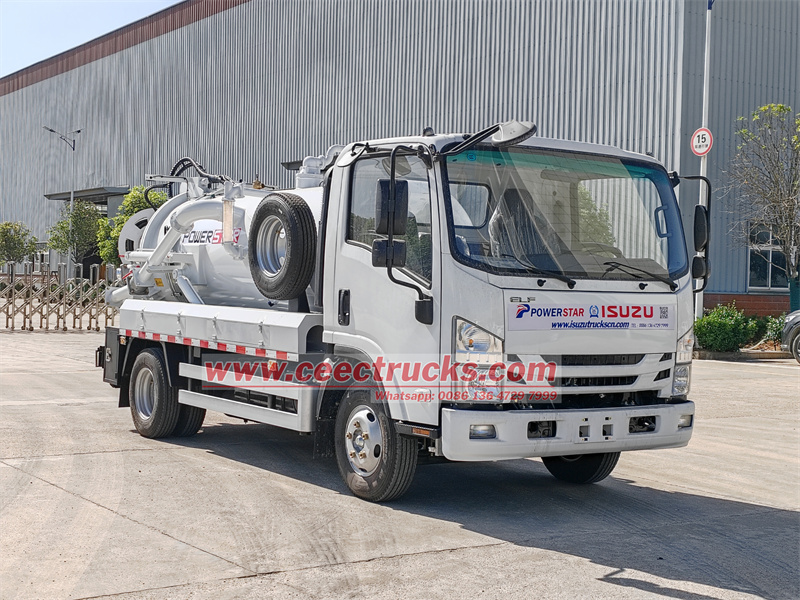

Isuzu 4000 литрлік вакуумдық ағынды жүк көлігіНегізгі концепция ретінде жоғары тиімділік, қауіпсіздік және икемділікпен жобаланған және күрделі жұмыс жағдайында құбырларды тереңдету және қоқыстан тазарту операциялары үшін арнайы әзірленген. Көлік құралы Isuzu KV100 шассиіне негізделген, Isuzu 4KH1CN6LB қозғалтқышымен және MSB 5 жылдамдықты беріліс қорабымен жабдықталған, күшті қуаты және тұрақты басқаруы бар. Үстіңгі корпус ағынды суларды сору мен жоғары қысымды жуудың үйлестірілген жұмысына қол жеткізу үшін Вейлонг вакуумдық сорғымен және импорттық жоғары қысымды су сорғысымен жабдықталған 3 текше кәріз резервуарынан және 1 текше таза су ыдысынан тұратын қос резервуардың дизайнын қабылдайды. Кабинадағы қос қуат түсіру түймелері, қолмен гидравликалық клапан және оң жақ артқы басқару қорабы жұмыс режимін бір түймемен ауыстыруды қолдайтын үштік операциялық жүйені құрайды, ал қос гидравликалық және электрлік кепілдіктер жұмыс икемділігі мен сенімділігін қамтамасыз етеді. Екінші сүзгі, артқы қақпақ ағызу клапаны және шланг орамы сияқты конфигурациялар жұмыстың тиімділігі мен қауіпсіздігін одан әрі жақсартады, бұл оны қалалық санитария және өнеркәсіптік құбырларға қызмет көрсету үшін тамаша таңдау етеді.

â— Біріктірілген канализациялық ағынды жүк көлігін жобалау бойынша 30 жылдық тәжірибе

â— Сізге қолайлы жүк көлігін таңдауға көмектесетін кәсіби сату тобы.

â— Сапаға кепілдік беру үшін қатаң QC командасын құрыңыз

â— Жылдам жеткізу уақыты, жылдам 10 күн жеткізу уақыты

â— 24 айлық кепілдік уақыт кепілдігі

I. Шасси конфигурациясы

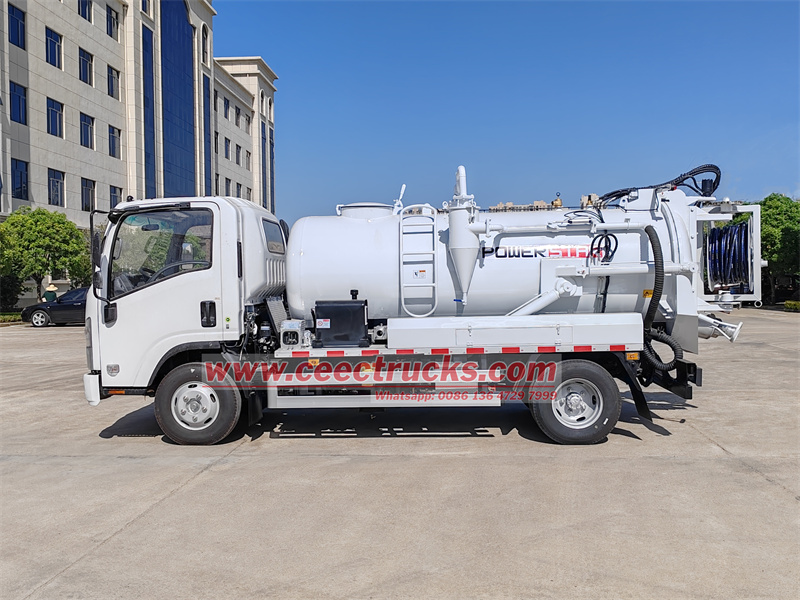

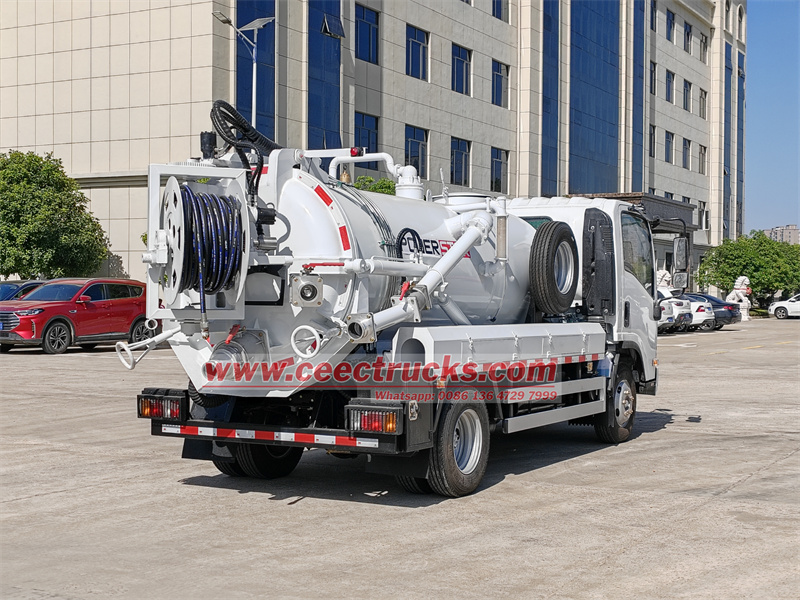

The Isuzu KV100 комбинациялы кәріздік ағынды жүк көлігіIsuzu KV100 шассиі негізінде модификацияланған, Isuzu 4KH1CN6LB қозғалтқышымен (120 HP), Isuzu MSB 5 жылдамдықты беріліс қорабымен және 3360 мм доңғалақ базасымен жабдықталған. Ол күшті қуат пен икемді басқаруға ие және күрделі қалалық жол жағдайларына жарамды.

II. Жоғарғы құрылым

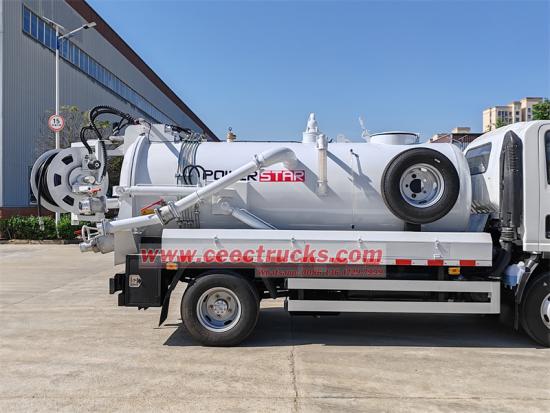

★ Резервуардың дизайны

• Бөлінетін резервуар: 3 текше кәріздік резервуар + 1 текше таза су ыдысы, ағынды суларды сору мен таза суды жуудың екі жақты қажеттіліктерін қанағаттандыру үшін тәуелсіз бөлік дизайны.

• Материал: жоғары сапалы көміртекті болат (қосымша тот баспайтын болат), коррозияға және тоттануға қарсы, қызмет ету мерзімін ұзартады.

★ Негізгі құрылғы

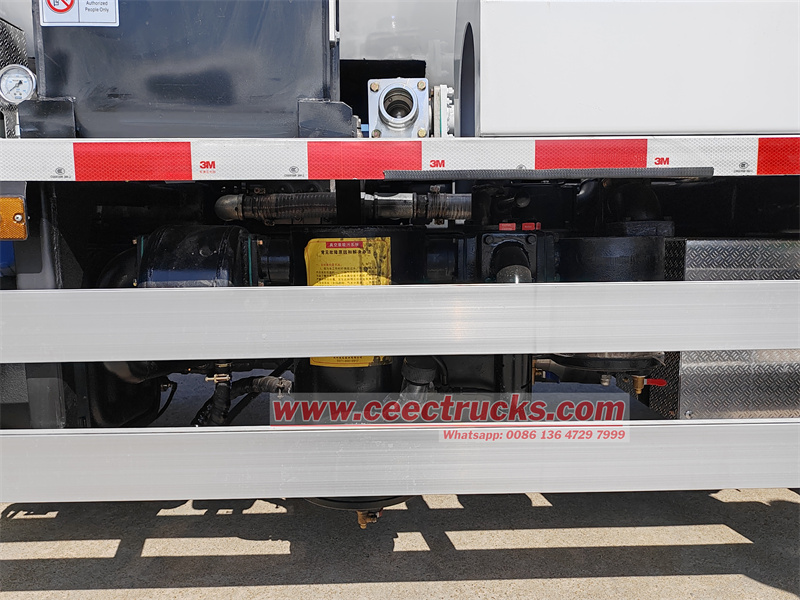

• Weilong вакуумдық сорғы:ағынды суларды тиімді сору, жабдықтың тұрақты жұмысын қорғау үшін қоспалардың үлкен бөлшектерін ұстап тұру үшін қайталама сүзгісі бар.

• Итальяндық ГЭС жоғары қысымды су сорғысы:жоғары қысымды су тапаншасының шлангінің катушкасымен біріктірілген, күшті жуу мүмкіндігі.

• Канализация терезесі:толып кетпеу үшін резервуардағы сұйықтық деңгейін нақты уақытта бақылау.

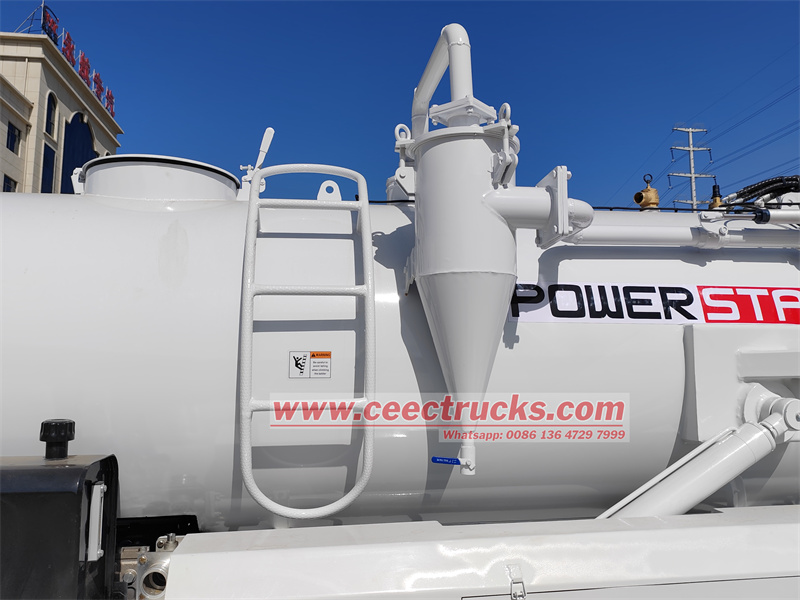

• Баспалдақ:оңай техникалық қызмет көрсету үшін резервуардың бүйіріндегі жиналмалы баспалдақ.

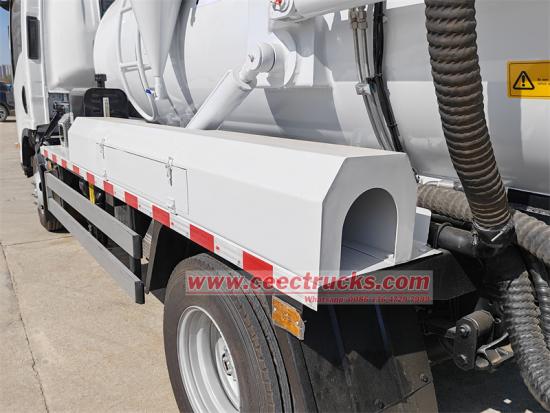

• Құбыр қорабы:Жұмыс орнын таза ұстау үшін жоғары қысымды құбырлар мен керек-жарақтарды сақтаңыз.

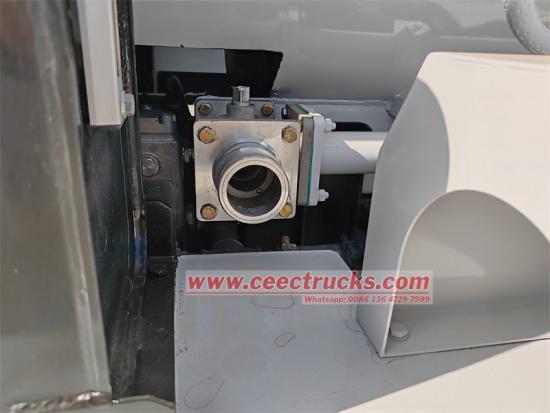

• Артқы қақпақ ағызу клапаны:Канализация ыдысын жылдам босатыңыз және үздіксіз жұмыс істеуге қолдау көрсетіңіз.

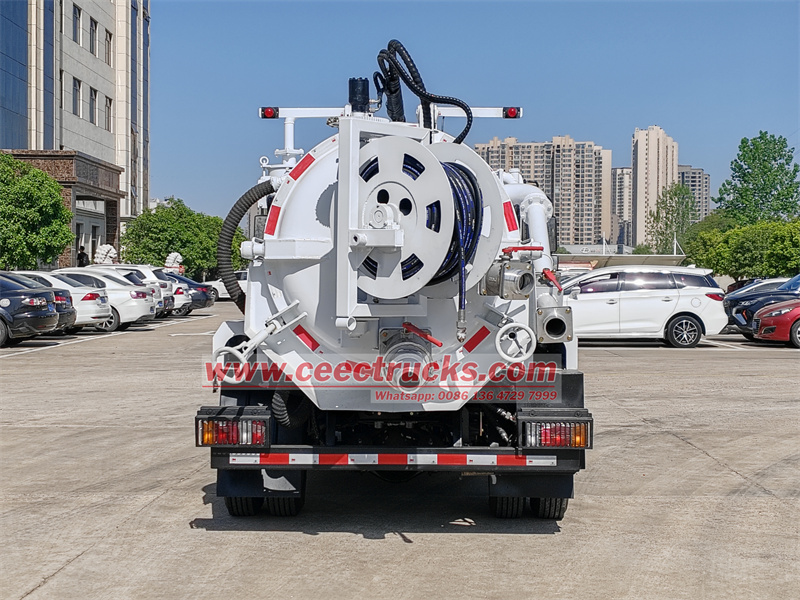

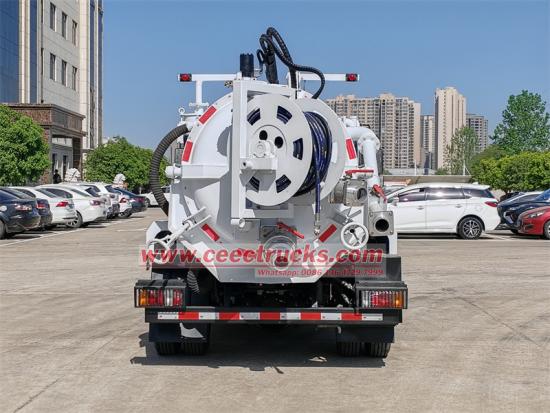

• Шланг орамы:Жоғары қысымды су пистолетті катушкасымен жабдықталған, қашықтан жууды қолдайды және әртүрлі жұмыс жағдайларына икемді жауап береді.

III. Жұмысты басқару жүйесі

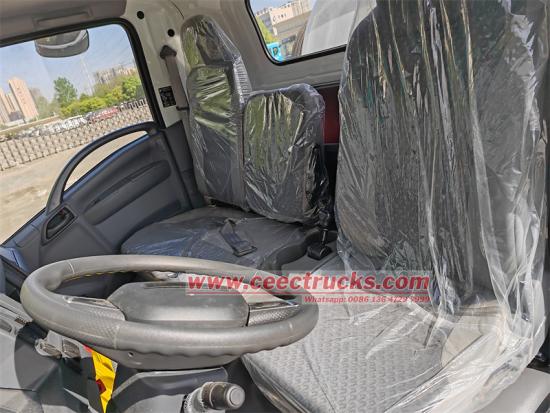

★Қос қуат алудың тәуелсіз басқару түймесі

1. Лауазымы:Тәуелсіз түймелер руль дөңгелегінің сол және оң жағында анық белгілермен және интуитивті жұмыспен орнатылған.

2. Функция:

• Сол жақ түйме (канализациялық резервуарды басқару):Weilong вакуумдық сорғысын бір рет басу арқылы іске қосыңыз/тоқтатып, сорғы корпусына қоспалардың түсуіне жол бермеу үшін ағынды суларды тиімді сору үшін екінші сүзгімен жұмыс жасаңыз.

• Оң жақ түйме (таза су ыдысын басқару):Импортталған жоғары қысымды су сорғысын іске қосыңыз/тоқтаңыз, 16-20МПа жоғары қысымды су ағынымен қамтамасыз етіңіз және құбырды күшті тереңдетіңіз.

• Артықшылықтары:Екі жүйе дербес жұмыс істейді және бір-біріне кедергі жасамайды. Мысалы, ағынды суларды айдау кезінде тазалау функциясын өшірудің қажеті жоқ, бұл жұмыс тиімділігін арттырады.

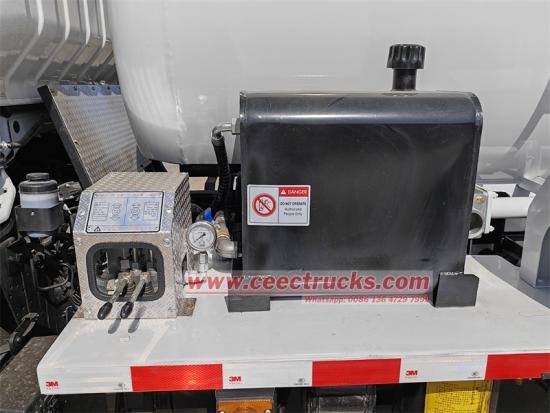

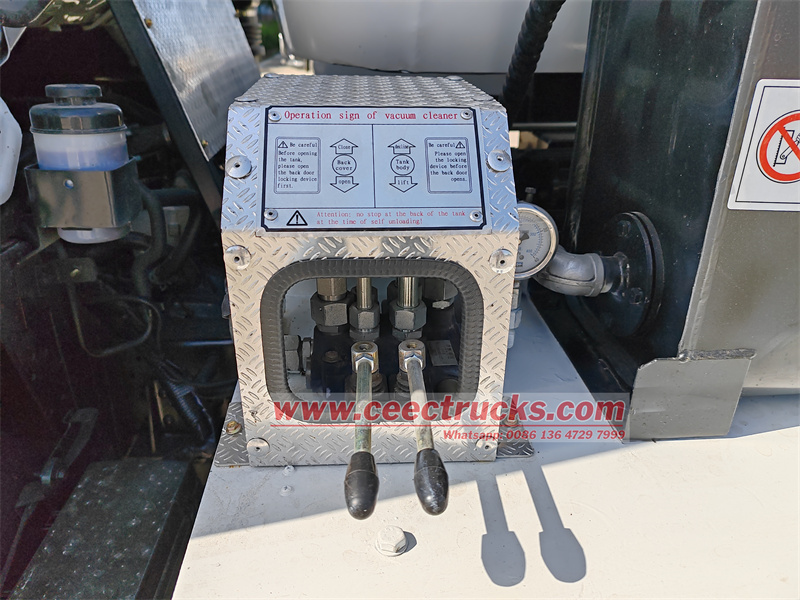

★ Қолмен жұмыс істейтін гидравликалық клапан (жүргізуші жағы)

Функцияны анықтау:

• Артқа Жабу/Ашу:Тығыздауды қамтамасыз ету немесе ағынды суларды тез босату үшін ағынды сулар резервуарының артқы қақпағының жабылуын және ашылуын бақылаңыз.

• Резервуар корпусының төмендеуі/көтерілуі:Гидравликалық жүйе арқылы резервуар корпусының бұрышын әртүрлі тереңдіктердің немесе бұрыштардың жұмыс талаптарына бейімдеңіз.

• Жұмыс әдісі:Тұтқаны типті дизайн, сезімтал гидравликалық жауап, күрделі қозғалыстарды бір қолмен аяқтауға болады, бұл жұмыс қарқындылығын төмендетеді.

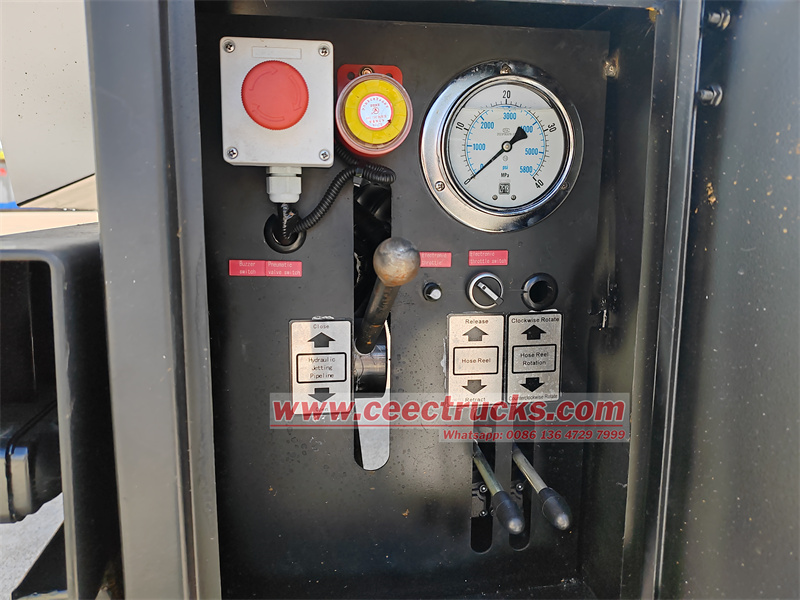

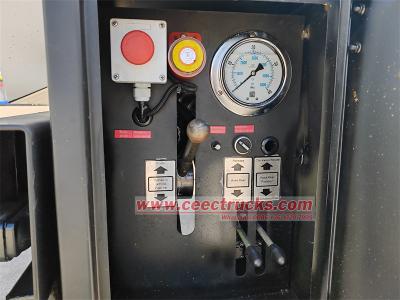

★ Артқы басқару қорабы (оң артқы жағы):

1. Жоғары қысымды шаю жүйесі

• Гидравликалық ағынды құбырды жабу/ашу:Дұрыс жұмыс істемеу салдарынан су қысымының ағып кетуін болдырмау үшін жоғары қысымды құбырды бір түймені басқару.

• Шланг орамын босату/тарту:Электрлік шланг орамы автоматты түрде тартылады және босатылады, 10 метрден асатын шланг ұзындығын қолдайды және ұзақ қашықтыққа жұмыс істеуге жарамды.

• Шланг катушкасының айналуы (сағат тілімен/сағат тіліне қарсы):Роликтің айналу бағытын басқару қорабының тұтқасы арқылы реттеңіз, шлангтың бұрышын икемді түрде реттеңіз және шатасып кетпеңіз.

2. Көмекші функцияны басқару

• Сигнал қосқышы:Жұмыс кезінде айналадағы персоналға қауіпсіздікке назар аудару және жоғары қысымды су ағындарынан кездейсоқ жарақаттануды болдырмау туралы ескерту үшін дыбыстық сигналды қосыңыз.

• Пневматикалық клапан қосқышы:Ағынды суларды шығару кезінде резервуардың толығымен тығыздалғанын қамтамасыз ету үшін цистернаның тығыздағыш клапаны сияқты пневматикалық клапандардың ашылуы мен жабылуын бақылаңыз.

• Электрондық дроссель/қосқыш:Электрондық дроссель әртүрлі жұмыс жүктемелеріне сәйкес келетін қозғалтқыштың жылдамдығын дәл реттейді (мысалы, жеңіл жүктеме кезінде төмен жылдамдықтағы энергияны үнемдеу, ауыр жүктеме кезінде жоғары жылдамдықты арттыру).

IV. Жұмысты үйлестіру және қауіпсіздікті жобалау

★.Қос жүйелік байланыс логикасы

• Басымдылықты бақылау:Канализация ыдысы мен таза суға арналған резервуардың қуат тұтқасы бір-бірінің резерві болып табылады. Бір жағы сәтсіз болса, екінші жағы өз бетінше жұмыс істей алады.

• Қауіпсіздік блоктауы:Резервуардың артқы қақпағы жабылмаған кезде (Back Over Open күйі), ағынды сулардың ағып кетуін болдырмау үшін вакуумдық сорғыны іске қосу мүмкін емес.

★. Гидравликалық және электрлік резервтік дизайн

• Қол гидравликалық клапан:Электр жүйесі істен шыққан кезде, резервуарды көтеру және артқы қақпақты ашу және жабу сияқты негізгі операцияларды жүргізуші жағындағы қолмен клапан арқылы орындауға болады.

• Электрондық дроссельдің қос режимі:күрделі жұмыс жағдайларын (мысалы, өрмелеу кезінде автоматты күшейту) жеңу үшін автоматты круизді және қолмен реттеуді қолдайды.

★. Ескерту және апаттық жүйе

• Дабыл + ескерту шамы:түнде немесе шулы ортада қос ескертуді қамтамасыз ететін жұмыс кезінде автоматты байланыс.

• Апаттық тоқтату түймесі:Оң жақ артқы басқару қорабында және кабинада қызыл авариялық тоқтату түймелері бар, олар бір рет басу арқылы барлық қуат шығысын өшіре алады.
